Aparelho para teste de segurança elétrica HFCN

de sinalpara bisturi elétrico

Visão geral

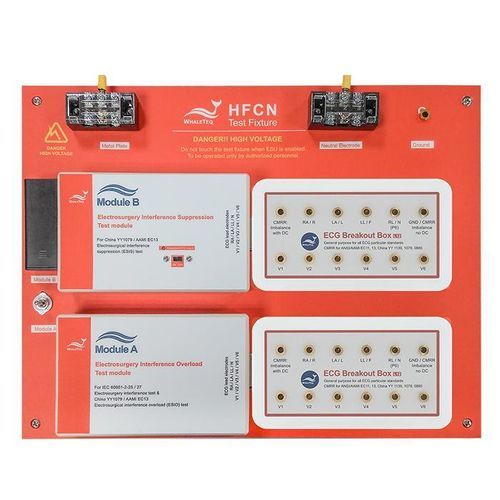

O banco de ensaio HFCN é uma rede de acoplamento de alta frequência projetada para ensaios de interferência em eletrocirurgia (ESIO/ESIS) e verificação de conformidade com IEC 60601, China YY1079 e AAMI EC13. Integra módulos de teste duplos e uma breakout box para reproduzir a impedância da pele e fornecer um caminho de simulação ECG para medições padronizadas.

Destaques

• Configuração de módulo duplo (Módulo A e Módulo B) para funções ESIO/ESIS e simulação ECG separadas
• Circuito integrado de impedância de pele: 51 kΩ / 47 nF (C0G) para simular o caminho do paciente
• Simulador ECG no Módulo B que gera sinais de 1 mV ±10% para testes ESIS
• Alta capacidade de potência: classificação >300 W; resistores de potência não indutivos 200 W/unidade
• Baixa indutância dos resistores (<5 μH) e ampla faixa de frequência DC a 100 MHz
• Compatível com breakout box BB-C1 e ferramentas WhaleTeq SECG 4.0 / MECG 2.0

Especificações
Normas: IEC 60601-2-25/-2-27/-2-49:2011 Cláusula 202.6.2.101 (interferência em eletrocirurgia); China YY1079:2008 Cláusula 5.2.8.13; AAMI EC13:2002 Cláusula 5.2.9.14 (ESIO/ESIS). Potência nominal do banco: >300 W. Indutância do resistor: <5 μH. Faixa de frequência: DC a 100 MHz. Resistores de potência: não indutivos, tolerância ±5%, TCR ±100 ppm/°C, 200 W por peça. Simulação de impedância de pele: resistor 51 kΩ ±5%; capacitor 47 nF ±5% (C0G). Simulador ECG (Módulo B): amplitude 1 mV ±10%; largura de pulso 75 ms ±10%; frequência 73 ±3 bpm.

Informações de encomenda
N.º da peça: 100-HF00101. Modelo: HFCN — rede de acoplamento de alta frequência para testes de interferência em eletrocirurgia. Pacote padrão: módulo de teste A, módulo de teste B e breakout box (BB-C1).

Serviço opcional de calibração e extensão de garantia
N.º da peça: YY0007 — Modelo C3: serviço de calibração por 3 anos (intervalo de calibração 1 ano). N.º da peça: YY0008 — Modelo R3: extensão de garantia limitada de 1 para 3 anos.

Especificações técnicas

• Cobertura normativa: IEC 60601-2-25/-2-27/-2-49:2011 Cláusula 202.6.2.101; China YY1079:2008 Cláusula 5.2.8.13; AAMI EC13:2002 Cláusula 5.2.9.14 (ESIO/ESIS)
• Potência nominal: >300 W
• Indutância do resistor: <5 μH
• Faixa de frequência: DC a 100 MHz
• Resistores de potência: não indutivos, tolerância ±5%, TCR ±100 ppm/°C, 200 W por peça
• Simulação de impedância de pele: resistor 51 kΩ (±5%), capacitor 47 nF (±5%, C0G)
• Simulador ECG (Módulo B): 1 mV ±10% amplitude; 75 ms ±10% largura de pulso; 73 ±3 bpm
• Conteúdo do pacote: módulo de teste A, módulo de teste B, breakout box (BB-C1)
