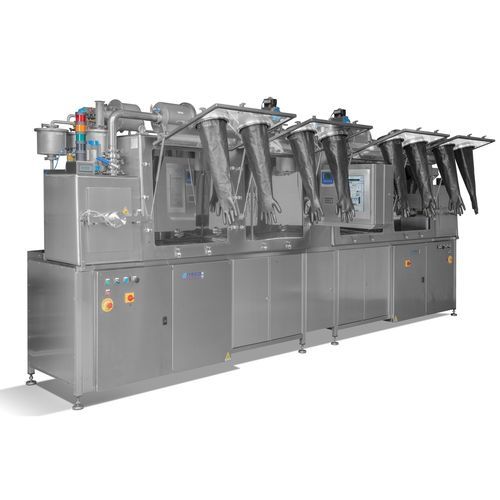

クラス IIIアイソレーター

封じ込め用床置き

Analytical Isolator Exは、溶剤を用いた分析作業向けに設計されたATEX認証のイナーティゼーション（惰化）アイソレーターです。窒素加圧により主室および横型パススルーを惰化し、残留酸素を約2〜3％まで低減します。秤量およびプロセス管理の自動化システムを統合し、アラーム、アクセス制御、運転パラメータの記録を備えています。

主な特長

• 主室と横型パススルーを窒素加圧で惰化し、残留酸素を概ね2〜3％未満に維持。
• 機械起動時に開始する自動惰化サイクル（窒素によるチャンバー洗浄）。
• 排気調整、照明制御、差圧監視（主室および横型パススルー）、圧力制御、フィルター交換監視、酸素管理を含む秤量プロセスパラメータの管理システム。
• アラーム、パラメータ設定・管理、稼働時間記録およびプログラムによるアクセス制御。

構成 / バージョン

• バージョンA：外形寸法 4900 x 1330 x 2220 mm（L x D x H）；総重量 約1480 kg；電源 380 V – 3P+T；周波数 50/60 Hz。
• バージョンB：外形寸法 2700 x 910 x 2220 mm（L x D x H）；総重量 約760 kg；電源 380 V – 3P+T；周波数 50/60 Hz。

認証と封じ込めレベル

• ATEX指令 2014/34/EU に準拠して設計・製造。
• 表示／分類：II 3/-G IIB T4。
• 封じ込めレベル：OEB5（Smepacテスト）。

特性 / 技術仕様

• 惰化方式：窒素加圧による自動洗浄サイクル。
• 惰化後の目標残留酸素濃度：2〜3％未満。
• プロセス制御：秤量パラメータ管理、排気調整、差圧監視、酸素制御、フィルター交換監視、アラームおよびログ。
• アクセス制御：運用および安全機能のためのプログラムベースのアクセス管理。
• 電源（両バージョン）：380 V – 3P+T；周波数 50/60 Hz。
• 設置バリエーション：4900 x 1330 x 2220 mm（約1480 kg）および2700 x 910 x 2220 mm（約760 kg）。
• 適合：ATEX 2014/34/EU；機器分類 II 3/-G IIB T4；封じ込め OEB5。
