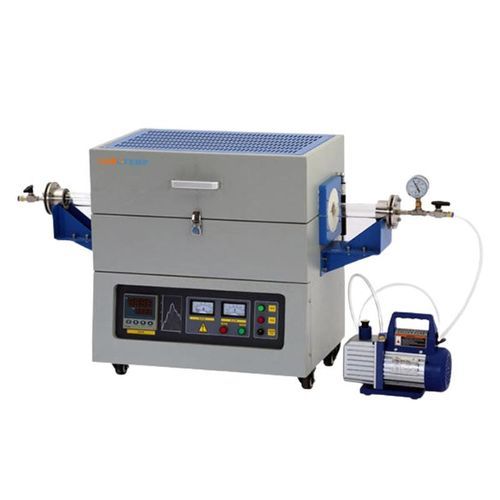

焼きなまし管状炉 FMT-04

熱処理焼結加熱

製品概要
Labotemp 真空管状炉 FMT-04 は、最大 1200°C（使用温度 ≤1100°C）までの精密熱処理に対応するコンパクトで高効率な真空管状炉です。∮80 mm の石英管、350 mm の加熱ゾーン、総管長 1000 mm、および 80×350 mm のチャンバーを備えています。抵抗線加熱と PID 自動制御、30 セグメントのプログラム可能プロファイルにより ±1°C の精度と ±5°C の温度均一性を実現します。酸化防止設計とアルミナ繊維セラミック断熱により熱効率が確保されています。

用途

• 材料合成
• アニーリング
• 焼結
• 半導体プロセス
• 粉末冶金
• ナノ材料の調製
• 研究および産業用途における熱安定性試験

主な特長

• 汚染のない処理を実現する酸化防止の真空管構造
• 最大温度 1200°C（使用温度 ≤1100°C）
• 電流制限位相制御方式抵抗により PID 自動制御
• 30 セグメントのプログラム可能な時間−温度プロファイル
• 高純度石英またはアルミナ製の炉管を使用（標準 ∮80 mm）
• 水平設置の管、単一温度帯設計

オプション装置

• タッチスクリーン（USB インターフェース付）
• PC 接続用ソフトウェアおよび制御機器（RKC、16 セグメントプログラム＋インターフェース＋ソフト）
• 安全インターロック（ドア開放時の電源オフ機能）

仕様（表）
最大温度 : 1200°C
標準加熱ゾーン長さ (mm) : 350
チャンバーサイズ (mm) : 80×350
標準管径 (mm) : ∮80
炉管全長 (mm) : 1000
使用温度 (℃) : ≤1100
温度精度 (℃) : ±1
炉管材料 : 石英管
温度均一性 (℃) : ±5
加熱速度 (℃/min) : 0 ~ 20℃/min
外形寸法 : 650×420×665
加熱素子 : 抵抗線
熱電対種類 : K 型
チャンバー材質 : アルミナセラミックファイバー
電源 : AC 220V, 50Hz/60Hz
正味重量 : 70kg
総重量 : 90kg

特長 / 技術仕様

• Maximum Temperature: 1200°C
• Working Temperature: ≤1100°C
• Heating Zone Length: 350 mm
• Chamber Size: 80×350 mm
• Standard Tube Diameter: ∮80 mm
• Total Furnace Tube Length: 1000 mm
• Temperature Accuracy: ±1°C
• Temperature Uniformity: ±5°C
• Heating Rate: 0 ~ 20°C/min
• Furnace Tube Material: Quartz
• Heating Element: Resistance Wire
• Thermocouple Type: K Type
• Chamber Insulation/Material: Alumina ceramic fiber
• External Size (mm): 650×420×665
• Power Supply: AC 220V, 50Hz/60Hz
• Net Weight: 70 kg
• Gross Weight: 90 kg
