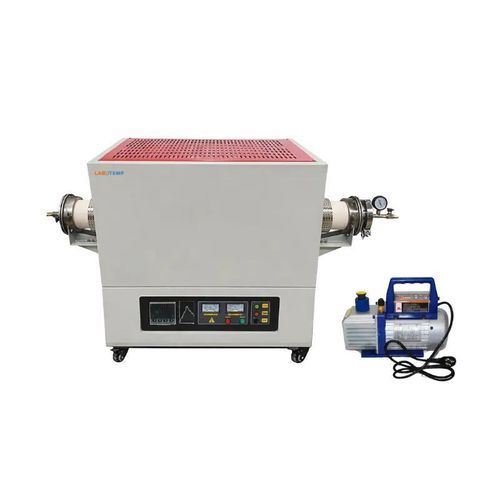

焼きなまし管状炉 FMT-11

拡散焼結加熱

製品概要
Labotemp FMT-11 は、最高1400°C（推奨動作温度 ≤1300°C）まで対応する高温コランダム（アルミナ）製チューブ炉です。∮40 mm のコランダムチューブ、440 mm の単一加熱ゾーン、総チューブ長1200 mm を備えます。S 型熱電対、SiC 加熱体、アルミナ製セラミックファイバー断熱により、コンパクトな 794×590×800 mm の設置スペースで安定した再現性の高い運転を実現します。

推奨用途

• 高温材料合成
• 焼結およびアニール
• 結晶成長
• 粉末冶金
• セラミック加工
• 半導体の拡散・コーティング開発
• 研究室での熱処理実験

主なポイント

• 最大到達温度 1400°C
• PID 制御による精密で再現性のある温度プロファイル
• コランダムチューブと SiC 加熱システムの産業向け構造
• 制御雰囲気や真空対応の水平配置チューブ設計

仕様・特長

• 昇温速度：0–20°C/min
• 最高使用温度：1400°C
• 位相角制御による PID 自動制御
• 最大 30 セグメントの時間–温度プログラム設定可能
• 高純度石英またはアルミナ製チューブ使用可
• 水平設置用に設計されたチューブ
• 単一温度ゾーン設計（標準）

オプション

• タッチスクリーン（USB インターフェース）
• PC 接続ソフトウェアと制御パッケージ（RKC、16 セグメントプログラム＋インターフェース＋ソフト）
• 安全インターロック（ドア開時の電源遮断）

仕様（表）
最大温度：1400°C
標準加熱ゾーン長さ（mm）：440
チャンバサイズ（mm）：40 × 440
標準チューブ径（mm）：∮40
炉管全長（mm）：1200
外形寸法（W×D×H mm）：794 × 590 × 800
使用温度（°C）：≤1300
温度精度：±1°C
炉管材質：コランダム（アルミナ）チューブ
熱電対種類：S 型
温度均一性：±5°C
加熱素子：SiC 加熱棒
チャンバ断熱材：アルミナセラミックファイバー
電源：AC 220V、50/60 Hz
正味重量：95 kg
総重量：125 kg

技術仕様

• 型式：FMT-11
• 最大温度：1400°C
• 推奨動作温度：≤1300°C
• 標準加熱ゾーン長さ：440 mm
• チャンバサイズ：40 × 440 mm
• 標準チューブ径：∮40 mm
• 炉管全長：1200 mm
• 外形寸法（W×D×H）：794 × 590 × 800 mm
• 温度精度：±1°C
• 温度均一性：±5°C
• 炉管材質：コランダム（アルミナ）チューブ
• 熱電対：S 型
• 加熱素子：SiC 加熱棒
• チャンバ断熱：アルミナセラミックファイバー
• 制御：PID 制御；最大 30 セグメントの時間–温度プログラム対応
• 昇温速度：0–20°C/min
• 電源：AC 220V、50/60 Hz
• 正味重量：95 kg
• 総重量：125 kg
