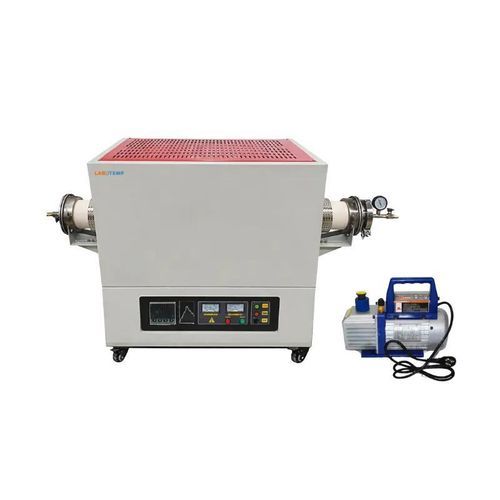

焼きなまし管状炉 FMT-17

焼成用拡散焼結

製品概要
Labotemp 管式炉 FMT-17 は、1700°C（動作 ≤1550°C）までのラボおよび小規模生産向け高温処理用に設計された水平管式炉です。∮40 mm のコランダム管、440 mm の単一加熱ゾーン（炉管全長 1200 mm）、MoSi₂ 加熱棒、B 型熱電対、PID 自動制御を備え、コンパクトな 794×590×800 mm に収まります。

Labotemp FMT-17 を選ぶ理由

• 最高温度 1700°C の高温処理に対応し、先端材料プロセスに適合。
• PID 制御、B 型熱電対、30 セグメントのプログラムプロファイルによる高精度制御。
• 焼結、アニーリング、結晶成長、制御雰囲気／真空などプロセス導入に適した設計。

特長

• 耐火アルミナ断熱およびアルミナセラミックファイバーチャンバーによる熱効率向上。
• 定格最高温度 1700°C（動作 ≤1550°C）。
• 電流制限位相角制御による PID 自動制御で ±1°C 精度、±5°C 均一性。
• 30 セグメントの時刻–温度プログラム；単一加熱ゾーン設計。
• 高純度石英管またはアルミナ管に対応した水平管式設置。
• MoSi₂ 加熱棒および B 型熱電対を採用。

オプション

• USB インターフェース付きタッチスクリーン。
• PC 接続キットおよび制御ソフトウェア（RKC、16 セグメントプログラム＋インターフェース＋ソフト）。
• 安全インターロック（扉開時自動電源遮断）。

用途

• 高温材料の合成、焼結、アニーリング、煅焼、結晶成長、粉末冶金および半導体拡散工程；先端研究や小規模生産に適合。

仕様

• 型式: FMT-17
• 最高温度: 1700°C（動作 ≤1550°C）
• 標準加熱ゾーン長さ (mm): 440
• チャンバー寸法 (mm): 40×440
• 標準管径 (mm): ∮40
• 炉管全長 (mm): 1200
• 外形寸法 (mm): 794×590×800
• 昇温速度: 0 ~ 20°C/min
• 温度精度: ±1°C
• 温度均一性: ±5°C
• 炉管素材: コランダム管
• 加熱素子: MoSi₂ 加熱棒
• 熱電対種類: B 型
• チャンバー材料: アルミナ セラミックファイバー
• 電源: AC 220V, 50Hz/60Hz
• 正味重量: 170 kg；総重量: 210 kg
