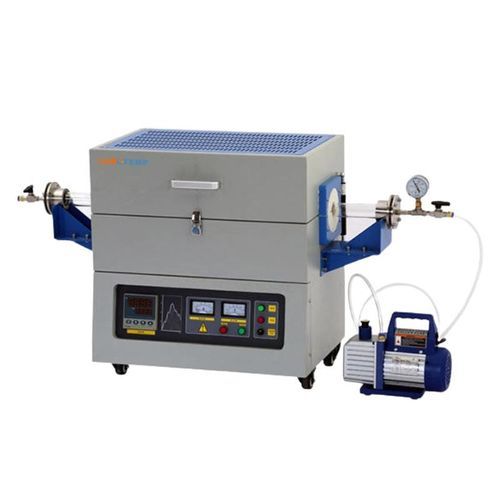

焼きなまし管状炉 FMT-03

焼結加熱科学調査

製品概要
Labotemp 真空管式炉 FMT-03 は、1200°C（運転温度 ≤1100°C）までの均一な熱処理を目的に設計された精密な真空管式炉です。φ40 mm 高純度石英管、加熱ゾーン350 mm、炉管全長1000 mm を備えます。抵抗線加熱素子と PID 制御、30 セグメントのプログラム可能な温度プロファイルにより、±1°C の制御精度と ±5°C の温度均一性で再現性のあるサイクルを実現します。オプションにより雰囲気制御処理に対応し、研究用途および小規模生産に適しています。

主な特徴

• 位相角制御による PID 自動制御で安定した温度制御を実現
• 30 セグメントの時間–温度曲線がプログラム可能でカスタムプロファイルを設定可能
• 抵抗線加熱素子により迅速かつ制御可能な加熱が可能
• 水平設置の炉管で石英またはアルミナ管に対応
• 350 mm の加熱ゾーンにおける均一性を最適化した単一加熱ゾーン設計
• 温度精度 ±1°C、温度均一性 ±5°C（代表値）

用途

• 材料合成および処理
• 小ロットのアニールおよび焼結
• 半導体部品のプロセス
• 粉末冶金および試料の熱処理
• ナノ材料の調製および熱処理
• 研究開発およびパイロット生産での熱安定性試験

オプション装備

• USB インターフェース付きタッチスクリーンコントローラ
• PC 接続ソフトウェアおよび外部制御装置（RKC、16 セグメントプログラム＋インターフェース＋ソフト）
• 扉開放時の自動電源遮断を含む安全インターロック

仕様

• 最高温度：1200°C（運転温度 ≤1100°C）
• 標準加熱ゾーン長さ：350 mm
• チャンバーサイズ：φ40 × 350 mm
• 標準チューブ径：φ40 mm
• 炉管全長：1000 mm
• 外形寸法：650 × 420 × 665 mm
• 加熱速度：0 ~ 20 °C/min
• 温度精度：±1°C
• 温度均一性：±5°C
• 炉管材質：石英（標準）、アルミナはオプション
• 加熱体：抵抗線
• 熱電対型式：K 型
• チャンバー断熱：アルミナセラミックファイバー
• 電源：AC 220V, 50Hz/60Hz
• 正味重量：70 kg
• 総重量：90 kg
• 付属品重量/パッケージ寸法：7 kg / 1080 × 175 × 185 mm
• 本体梱包寸法：995 × 585 × 1015 mm
