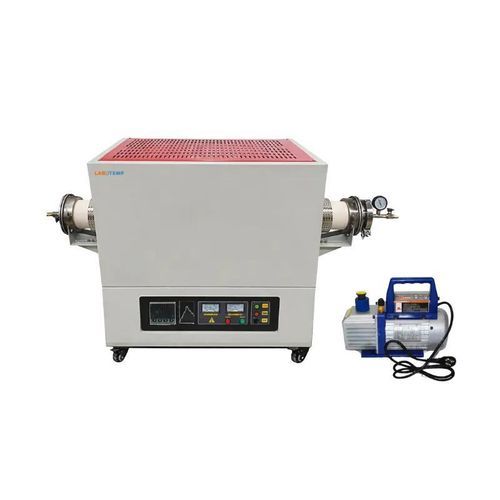

焼きなまし管状炉 FMT-16

焼成用拡散焼結

概要
Labotemp の高温コランダム製チューブ炉 FMT-16 は、1700°C（動作温度 ≤1550°C）まで対応する実験室用水平チューブ炉です。φ80 mm のコランダムチューブ、350 mm の加熱ゾーン、全長1200 mm の炉管を80×350 mm のチャンバーに収めています。MoSi₂ 加熱棒、B 型熱電対、PID 制御および30セグメントの時刻–温度プログラムにより、0–20°C/min の昇温で ±1°C の精度、±5°C の温度均一性を実現します。制御雰囲気および真空仕様に対応可能で、タッチスクリーン、PC ソフトウェア、安全インターロックはオプションです。

主な特長

• 最高温度: 最大1700°C（動作 ≤1550°C）
• 高精度制御: B 型熱電対による PID 制御と30セグメントプログラム
• 試料対応: φ80 mm チューブ、全長1200 mm により大型試料を収容可能
• 加熱性能: 標準加熱ゾーン350 mm、昇温速度0–20°C/min、精度 ±1°C
• 柔軟な構成: 水平チューブ設計で制御雰囲気や真空に対応

用途

• 高温材料合成、焼結、アニーリング、焼成、結晶成長、粉末冶金、セラミック処理、半導体拡散など。セラミックス、金属、半導体、先端材料の研究に適合

オプション

• USB インターフェース付きタッチスクリーン
• PC 接続キットおよび制御ソフトウェア（RKC、16セグメントプログラム＋インターフェース＋ソフト）
• 安全インターロック（扉開放時の電源遮断機能）

仕様（表）
Maximum Temperature : 1700°C
Standard Heating Zone Length (mm) : 350
Chamber Size (mm) : 80×350
Standard Tube Diameter (mm) : ∮80
Total Length of Furnace Tube (mm) : 1200
External Size : 724×590×807
Working Temperature (℃) : ≤1550
Heating Rate : 0 ~ 20℃/min
Temperature Accuracy : ±1°C
Temperature Uniformity : ±5°C
Furnace Tube Material : Corundum Tube
Heating Element : MoSi₂ Heating Rod
Thermocouple Type : B Type
Chamber Material : Alumina Ceramic Fiber
Power Supply : AC 220V, 50Hz/60Hz
Package Dimensions : 870×750×1220
Net Weight : 150kg
Gross Weight : 180kg

技術仕様

• 型番: FMT-16
• 最高温度: 1700°C（動作 ≤1550°C）
• 加熱ゾーン長さ: 350 mm
• チャンバーサイズ: 80×350 mm
• チューブ直径: ∮80 mm；炉管全長: 1200 mm
• 加熱素子: MoSi₂ 加熱棒
• 熱電対: B 型
• 制御: PID、30セグメント時刻–温度プログラム（昇温 0–20°C/min）
• 温度精度: ±1°C；均一性: ±5°C
• チャンバー材料: アルミナセラミックファイバー
• 炉管材料: コランダム（高純度石英またはアルミナ管対応）
• 電源: AC 220V, 50Hz/60Hz
• 外形寸法: 724×590×807 mm；梱包寸法: 870×750×1220 mm
• 正味重量: 150 kg；総重量: 180 kg
