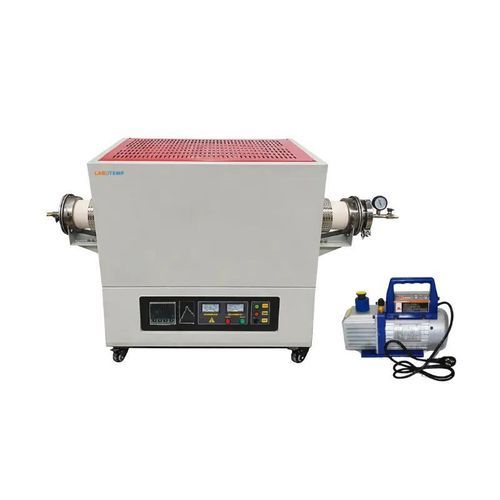

焼きなまし管状炉 FMT-15

焼成用焼結科学調査

製品概要
Labotemp FMT-15 はコランダム製の水平管状炉で、定格最高温度1700°C（動作 ≤1550°C）です。∅40 mm のコランダム管、加熱有効長350 mm、管全長1200 mmを備えています。MoSi₂加熱棒、B型熱電対、30セグメントのプログラムが可能なPID制御により、温度精度±1°C、均一性±5°Cを実現します。酸化アルミナ系セラミックファイバー断熱と 0–20°C/min の昇温速度により、安定で再現性のある熱サイクルを提供します。

主な特長

• 外装タッチセーフ設計
• 最大温度 1700°C（動作 ≤1550°C）
• 位相角駆動方式によるPID自動制御
• 30セグメントの時間–温度プログラム設定
• 高純度コランダムまたは石英の炉管を選択可能
• 管は水平設置、単一温度ゾーン設計

用途

• 高温での材料合成および処理
• 焼結、アニーリング、カルシネーション
• セラミックス、金属、半導体向けの結晶育成
• 制御雰囲気や真空でのチューブ炉運転
• 先端材料研究およびパイロット試験

オプション装備

• タッチスクリーンコントローラ（USBインターフェース）
• PC接続用ソフトウェアおよび制御インターフェース（RKC等）
• 扉開放時に電源を遮断する安全インターロック

技術仕様

• 最大温度：1700°C
• 動作温度：≤1550°C
• 標準加熱ゾーン長（mm）：350
• チャンバーサイズ（mm）：40×350
• 標準炉管径（mm）：∅40
• 炉管全長（mm）：1200
• 外形寸法（mm）：794×590×800
• 昇温速度：0–20°C/min
• 温度精度：±1°C
• 温度均一性：±5°C
• 炉管材質：コランダム管
• 加熱素子：MoSi₂加熱棒
• 熱電対タイプ：B型
• チャンバー材質：酸化アルミナ系セラミックファイバー
• 電源：AC 220V, 50Hz/60Hz
• 梱包寸法（mm）：870×750×1220
• 正味重量：150 kg
• 総重量：180 kg
• 付属品重量：11 kg
• 付属品梱包サイズ（mm）：1200×160×180
• 製品梱包サイズ（mm）：870×750×1220
