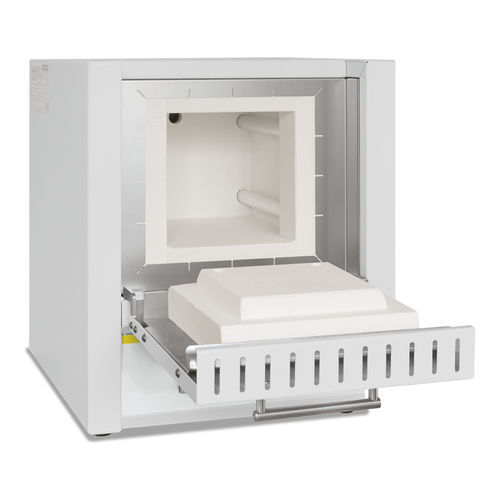

加熱オーブン LE 1/11

実験用マッフルステンレススチール製

製品概要
ラボ用途向けのコンパクトなEconomyマッフル炉。二重構造のステンレスケーシング、石英ガラス管内保護の発熱体、短い加熱時間を特徴とし、1〜24 Lのワークスペースで提供されます。R8単一温度コントローラを標準搭載し、最大1100 °Cの定義されたプロセスに対応します。

標準タイプ

• 最高温度 1100 °C（長時間保持時の推奨作業温度：1050 °C）
• 石英ガラス管で保護された発熱体による両面加熱
• 高速加熱（表参照）
• 発熱体および断熱材のメンテナンス交換が容易
• 外装塗装：RAL 9003
• CLP（EC 規則 No.1272/2008）に該当しない断熱材を使用
• 外側温度を低く抑える二重ステンレスケーシングと追加ファン冷却
• 前開き扉は作業台として使用可
• 背面に排気口
• 半導体リレーによる低騒音動作
• コンパクトで軽量
• コントローラは扉下に搭載（R8：単一温度設定）
• 取扱説明書に従った定義された用途

付加装置

• 煙突、ファン付煙突、または触媒コンバータ（LE 1およびLE 2は除く）
• 閉じたトレイまたは穴あきトレイを用いる二段積み用チャージラック（トレイ挿入/取り出し用ホルダー付、最高使用温度 800 °C）。レベル当たりの最大積載重量：LE 14/11 = 2 kg、LE 24/11 = 3.5 kg

技術仕様（表）
型式 | 最高温度 (°C) | 内寸 幅×奥行×高 (mm) | 容量 (L) | 外寸 幅×奥行×高 (mm) | 空の有効空間での温度均一性 ±5 K | 供給電力 (kW) | 電源 | 重量 (kg) | 加熱時間 (分)
LE 1/11 | 1100 | 90 × 115 × 110 | 1 | 310 × 300 × 410 | 40 | 1.6 | 単相 | 15 | 6
LE 2/11 | 1100 | 110 × 180 × 110 | 2 | 330 × 365 × 410 | 60 | 1.9 | 単相 | 20 | 11
LE 6/11 | 1100 | 170 × 200 × 170 | 6 | 390 × 385 × 470 | 120 | 2.0 | 単相 | 27 | 27
LE 14/11 | 1100 | 220 × 320 × 220 | 14 | 440 × 485 × 520 | 170 | 3.2 | 単相 | 35 | 30
LE 24/11 | 1100 | 260 × 330 × 285 | 24 | 480 × 515 × 585 | 230 | 3.5 | 単相 | 42 | 40

注記
1) 長時間保持を伴う工程では推奨作業温度は1050 °Cです。
2) 追加装置装備時は外形寸法が変わるため、寸法はお問い合わせください。
3) 加熱時間は空炉、閉炉でのTmax−100 Kまでの目安（230 V 1/N/PE接続時）。
4) 作業温度が800 °Cを超える場合、DIN 17052-1に基づく条件で空の有効空間における温度均一性±5 Kを満たします。
5) 供給電力は標準仕様に対する値で、追加装置により増加する場合があります。

特徴 / 技術仕様

• シリーズ：LE（Economy）
• 最大使用温度：1100 °C
• 加熱方式：石英ガラス管内の保護された発熱体による両面加熱
• ワークスペース：1、2、6、14、24 L のモデル展開
• コントローラ：R8（単一温度設定）、扉下設置
• 外装：二重ステンレスケーシング、RAL 9003 塗装、追加ファン冷却
• 断熱材：CLP未分類の材料を使用
• 低騒音動作：半導体リレー採用
• メンテナンス性：発熱体・断熱材の交換が容易
• オプション：煙突（ファン付/触媒付）、多段チャージラック等
