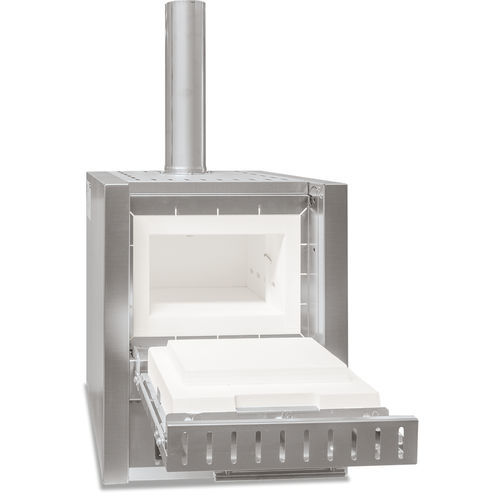

分析オーブン LV 3/11

予熱加熱実験用

概要
LV / LVT シリーズ（型式 3/11–15/11）の灰化炉は、研究室での灰化プロセス向けに設計され、実用範囲は最大 1050 °C（設計 Tmax 1100 °C）です。用途例：強熱減量測定、食品やプラスチックの灰化、ISO／ASTM／EN／DIN に準拠した標準試験など。専用の給気・排気システムにより 1 分間に 6 回以上の空気入れ替えを実現し、流入空気は炉加熱部に沿って予熱されるため温度均一性が向上します。

標準装備

• 最高温度 Tmax 1100 °C
• 二面加熱（セラミック加熱プレート、加熱線内蔵、保護・交換可能）
• 空気入換え >6 回／分
• 予熱された給気により温度均一性向上（DIN 17052‑1：550 °C 以上で ±10 °C）
• ステンレス二重殻筐体＋ファン冷却により外面温度を低減
• CLP 非分類の断熱材を使用（EC 規則 No.1272/2008）
• B510 タッチ操作コントローラー（5 プログラム × 4 セグメント）
• 低騒音の半導体リレー駆動
• NTLog Basic による USB へのプロセスデータ記録
• 扉バリエーション：前開き（LV）または上下スライド（LVT）

追加装備

• 炉および積載物保護用の調整可能な過熱リミッタ
• 背面または炉扉への熱電対挿入口
• 閉板または有孔トレイの多段積載用フレーム、トレイ挿入／取出し用ホルダ（最大トレイ耐熱 800 °C、例：LV(T) 9/11＝レベル当たり 2 kg、LV(T) 15/11＝3 kg）
• プロセス監視・記録・制御用 VCD ソフトウェアパッケージ

技術仕様（代表モデル）

• LV 3/11 | Tmax 1100 °C | 内寸 180 × 150 × 120 mm | 容量 3 L | 外形 345 × 390 × 810 mm | 有機物最大充填 5 g | 最大蒸発率 0.1 g/min | 接続電力 1.3 kW | 単相 | 重量 20 kg | 加熱時間 45 min
• LV 5/11 | 1100 °C | 205 × 170 × 130 mm | 5 L | 385 × 415 × 810 mm | 10 g | 0.2 g/min | 2.6 kW | 単相 | 29 kg | 55 min
• LV 9/11 | 1100 °C | 235 × 240 × 170 mm | 9 L | 415 × 485 × 865 mm | 15 g | 0.3 g/min | 3.3 kW | 単相 | 36 kg | 70 min
• LV 15/11 | 1100 °C | 230 × 340 × 170 mm | 15 L | 415 × 590 × 865 mm | 25 g | 0.3 g/min | 3.6 kW | 単相 | 44 kg | 80 min
• LVT 3/11 | 1100 °C | 180 × 150 × 120 mm | 3 L | 345 × 390 × 810 mm | 5 g | 0.1 g/min | 1.3 kW | 単相 | 20 kg | 45 min
• LVT 5/11 | 1100 °C | 205 × 170 × 130 mm | 5 L | 385 × 415 × 810 mm | 10 g | 0.2 g/min | 2.6 kW | 単相 | 29 kg | 55 min
• LVT 9/11 | 1100 °C | 235 × 240 × 170 mm | 9 L | 415 × 485 × 865 mm | 15 g | 0.3 g/min | 3.3 kW | 単相 | 36 kg | 70 min
• LVT 15/11 | 1100 °C | 230 × 340 × 170 mm | 15 L | 415 × 590 × 865 mm | 25 g | 0.3 g/min | 3.6 kW | 単相 | 44 kg | 80 min

主要な特長

• 温度均一性 ±10 °C（DIN 17052‑1、空炉の有効空間 550 °C 以上）
• 給排気方式：予熱給気で >6 回／分の空気入換えを実現し、灰化中の酸化条件を確保
• 二重殻ステンレス筐体とファン冷却で外面温度を低く抑制
• 制御と記録：B510 タッチコントローラー、NTLog（USB）によるデータ記録、VCD はオプションで拡張ドキュメント対応
• ISO/ASTM/EN/DIN に準拠する標準灰化工程での使用を想定
