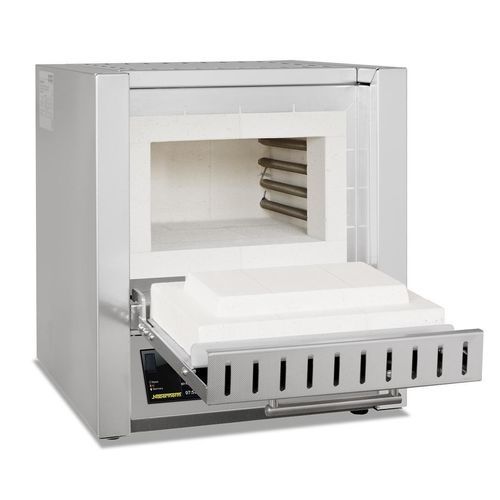

加熱オーブン L, LT 5/13

一般用途実験用マッフル

概要
本マッフル炉は、軽量耐火レンガによる多層断熱を採用し、最高使用温度1300 °C（長時間保持時は1200 °C推奨）を実現します。支持管上に配置された発熱体が炉内へ直接放射し、短時間での加熱を可能にします。対応モデル：LおよびLT（5/13、9/13、15/13）。

機能と装備
支持管装着の発熱体は炉室内へ自由放射し、迅速かつ均一な加熱を行います。炉内断熱は堅牢な軽量耐火レンガの多層構成で、Tmax = 1300 °C に対応します。二重殻の背面通気式ステンレス外装により外表面温度を低く抑え、機械的安定性を高めます。扉仕様は前開き（L／作業台として使用可）または上開き（LT／高温面が操作員側から離れる）を選択可能。扉に調節可能な給気口、炉背面に排気口を装備。コントローラー：B510（タッチ、5プログラム×4セグメント）。半導体リレーにより低騒音運転が可能。NTLog Basic によりUSBでのプロセスデータ記録に対応。

標準装備

• 最高温度 1300 °C
• 二面加熱方式
• 支持管上の発熱体による自由放射と長寿命
• 炉内多層軽量耐火レンガ断熱
• 低外殻温度を保つ二重殻背面通気式ステンレス外装
• オプション：前開き扉（L：作業台利用可）、上開き扉（LT：高温面が操作員から離れる）
• 扉に調節可能な給気口
• 炉背面に排気口
• コントローラー B510（タッチ）：5プログラム×4セグメント
• 半導体リレーによる低騒音運転
• NTLog Basic によるUSBデータ記録

付加装置

• 排気煙突、排気煙突（ファン付）、触媒式排気処理装置
• 炉と荷の保護用に切断温度が調整可能な過昇温リミッター
• 不燃性プロセスガスでのパージ用保護ガス接続（気密ではない；一部排気オプションと併用不可）
• 手動／自動のガス供給システム
• 背面または炉扉への熱電対取入口
• 監視・記録・制御用 VCD ソフトウェアパッケージによるプロセス制御・文書化

技術仕様（抜粋）
型式 | 最高温度 (°C) | 炉内 幅×奥行×高 (mm) | 容量 (L) | 外形 幅×奥行×高 (mm) | 空炉での温度均一性 ±5 K (幅×奥行×高 mm) | 定格電力 (kW) | 電源 | 重量 (kg) | 加熱時間 (分)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2.6 | 単相 | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3.3 | 単相 | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3.5 | 単相 | 71 | 80

注意
1) 長時間保持時の推奨温度は 1200 °C。2) オプション装備により外形寸法は変わるため寸法は別途確認。3) LT 型は開放時の上開き扉を含む外形寸法。4) 加熱時間は空炉・閉炉での Tmax −100 K までの概算（230 V 1/N/PE 接続時）。5) 800 °C を超える動作温度での ±5 K 均一性は DIN 17052‑1 に準拠して測定。

特長 / 技術データ

• 最大使用温度：1300 °C（長時間保持時は 1200 °C を推奨）
• 加熱方式：支持管上の発熱体による両面放射加熱
• 断熱材：多層軽量耐火レンガ
• 外殻：二重殻の背面通気式ステンレス構造
• 扉バリエーション：前開き（L）または上開き（LT）
• 操作性：扉の給気量調整、背面排気口
• 制御・記録：B510（タッチ）、NTLog Basic（USB）；VCD オプション
• 安全・プロセスオプション：過昇温リミッター、保護ガスパージ、ガス供給システム、熱電対取入口、排気処理
