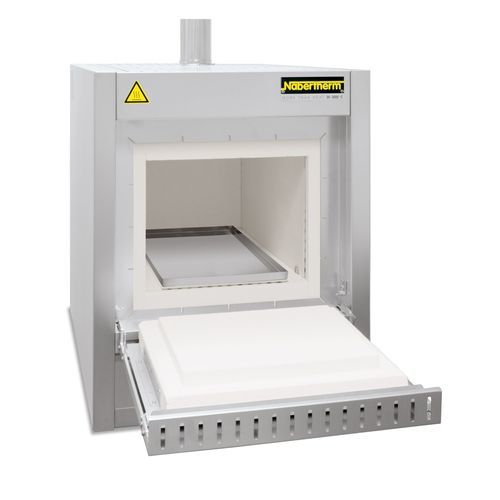

焼きなましオーブン L 9/11 BO

熱掃除用加熱

概要
灰化炉には、受動的安全システムと装備された排ガス後処理がついています。L .. /11 BO シリーズは、積層造形後の小型セラミック製品の脱バインダー処理、（食品の）サンプルの灰化、射出成形工具の熱洗浄、強熱減量測定など、有機物を除去する工程に特化しています。排気用ファンで炉から煙道ガスを吸引し、同時に炉の雰囲気に新鮮な空気を供給します。流入空気はヒーターに沿って予熱され、温度均一性が確保されます。発生した排気ガスは炉室から直接統合された後燃焼装置に流れ、そこで後燃焼と触媒反応により洗浄されます。灰化プロセスは最高温度 600 °C、続く連続プロセスは最高 1100 °C まで可能です。

標準タイプ

• 灰化プロセスでは最高温度 600 °C
• 連続プロセスでは最高温度 1100 °C
• 三面加熱式（両面と底面）
• 装備された加熱ケーブル付きセラミックの加熱プレート
• EC 規則 No 1272/2008（CLP）に基づいてヒトに対する発がん性がないと分類されている断熱材のみ使用（RCF ファイバーは不使用）
• 低い外部気温と高い安定性のための二重壁構造（炉の後壁に空気吸入口があるステンレス圧延板製ケーシング）
• 炉の底面を保護する鋼鉄の収集桶
• バネに保護されたヒンジ式ドア、機械的閂で誤開放防止
• 排気経路での後燃焼（熱式／触媒式アフターバーニング）、灰化時の機能的最高温度は 600 °C
• アフターバーニングの温度調整は最大 850 °C まで可能
• 監視された排気システム
• 底面の加熱プレートによる給気の予熱
• 温度リミッター（停止温度調節）で炉とチャージを過熱から保護
• タッチスクリーン操作のコントローラー C550（各 20 セグメントのある 10 プログラム）
• NTLog Basic によるプロセスデータの USB 記録
• 取扱説明書内の規定どおりの使用

付加装置

• 監視、文書化、制御用の VCD ソフトウェアパッケージ（プロセス制御および文書化）

技術仕様（抜粋）
型式 | 最高温度 (°C) | 炉内寸法 幅×奥行×高さ (mm) | 容量 (L) | 外形寸法 幅×奥行×高さ (mm) | 有機物の最大充填量 (g) | 有機物の最大蒸発率 (g/分) | 電気容量 (kW) | 電源 | 重量 (kg)
L 9/11 BO | 1100 | 230 × 240 × 170 | 9 | 415 × 575 × 750 | 75 | 1,0 | 7,0 | 三相 | 60
L 24/11 BO | 1100 | 280 × 340 × 250 | 24 | 490 × 675 × 800 | 150 | 2,0 | 9,0 | 三相 | 90
L 40/11 BO | 1100 | 320 × 490 × 250 | 40 | 530 × 825 × 800 | 200 | 2,1 | 11,7 | 三相 | 110

注: 長時間加熱の推奨温度 1000 °C。外寸は追加装備により異なります（サイズについては仕様確認が必要）。排気管は Ø 80 mm を含む。供給電力は標準仕様炉に基づく（追加装備で増加する場合あり）。

Caractéristiques / spécifications techniques

• シリーズ: L series（例: L 9/11 BO, L 24/11 BO, L 40/11 BO）
• 連続運転最高温度: 1100 °C（灰化プロセスは最大 600 °C）
• 加熱方式: 三面加熱（両面＋底面）、セラミック加熱プレートに加熱ケーブル搭載
• 排気処理: 統合された後燃焼装置（後燃焼＋触媒反応）で排ガス洗浄、排気ファンによる吸引と同時に新鮮空気供給
• アフターバーニング調整: 最大 850 °C まで可能
• 安全・構造: 受動的安全システム、二重壁ステンレスケーシング、鋼製収集桶、スプリング保護付きヒンジドアと機械的閂
• 制御・監視: タッチスクリーンコントローラー C550、NTLog Basic による USB でのプロセスデータ記録
• 用途例: 脱バインダー（積層造形後）、灰化（食品サンプル）、射出成形工具の熱洗浄、強熱減量測定
