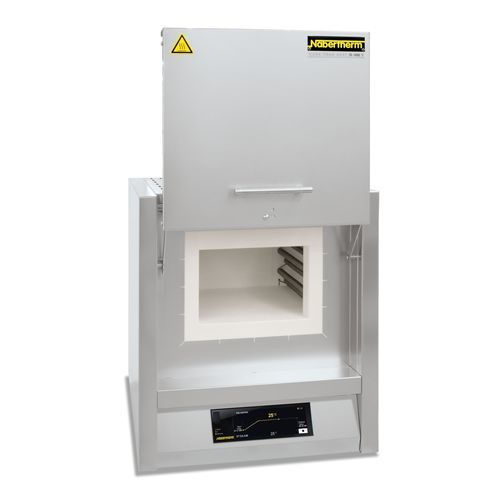

加熱オーブン L, LT 5/14

実験用マッフルステンレススチール製

概要
支持管上に取り付けられ、炉膛内に自由放射する加熱要素により、特に短い加熱時間が可能です。L / LT シリーズのマッフル炉は最高温度 1400 °C に対応しており、短時間加熱や高温処理を必要とする試験・研究・軽工業向けの熱処理に適しています。既存の L(T) ../12 モデルの代替として、短いサイクルや高温が要求される用途に使用されます。

標準装備

• 最高温度：1400 °C
• 両面加熱により温度分布を改善
• 支持管上の加熱要素による自由放射と長寿命
• EC 規則 No.1272/2008（CLP）で分類されない断熱材の使用
• 外装はステンレス構造板の二重壁、外面温度低減用の追加冷却装置付き
• 扉に調整可能な吸気口を装備
• 炉背面に排気口
• タッチコントローラー B510（5プログラム × 4セグメント）
• 半導体リレーによる低騒音加熱
• NTLog Basic（Nabertherm 用）：USB によるプロセスデータ記録

オプション装備

• 排気煙突（ファン付き/無し）または触媒コンバータ
• 炉と荷重を保護する可変設定の過温度リミッタ
• 不燃性プロセスガスによるパージ用保護ガス接続（気密ではない；一部の排気構成と併用不可）
• 手動または自動のガス供給システム
• 監視、文書化、制御用の VCD ソフトウェアパッケージによるプロセス制御・記録

技術仕様（抜粋）
型式 | Tmax (°C) | 炉内寸法 (mm) 幅 / 奥行 / 高さ | 容量 (l) | 外形寸法 (mm) 幅 / 奥行 / 高さ | 温度均一性 ±5 K | 接続電力 (kW) | 電源 | 重量 (kg) | 加熱時間 (分)
L、LT 5/14 | 1400 | 225 / 175 / 130 | 5 | 490 / 450 / 580+320 | 170 | 2.6 | 単相 | 42 | 45
L、LT 9/14 | 1400 | 250 / 250 / 170 | 9 | 530 / 525 / 630+350 | 180 | 3.5 | 単相 | 55 | 50
L、LT 15/14 | 1400 | 250 / 350 / 170 | 15 | 530 / 625 / 630+350 | 180 | 3.5 | 単相 | 63 | 70

技術上の注意
長時間保持を伴う処理の推奨温度は 1300 °C です。外形寸法はオプションにより変わる場合があり、寸法は要問い合わせです。加熱時間は空炉・閉炉の状態で Tmax −100 K までの目安値（例：230 V 1/N/PE 接続）です。温度均一性 ±5 K は吸気弁閉鎖、空炉状態、DIN 17052-1 に基づく 800 °C 超での測定値です。接続電力は標準仕様に基づく値で、追加装備により増加する場合があります。

適用例

• 短時間加熱や 1400 °C 程度の高温処理を要する研究・試験用途
• 材料の焼結、応力除去、灰化など
• 一般的なラボ加熱プログラム

特長 / 技術的ハイライト

• 最高使用温度 1400 °C
• 支持管上の加熱要素と自由放射による高速応答
• 両面加熱で温度均一性向上
• 外装二重壁のステンレス構造と冷却による外面温度低減
• B510 タッチコントローラーと USB 記録（NTLog Basic）
• 排気系、過温保護、保護ガスパージ、ガス供給システムなどのオプションに対応
