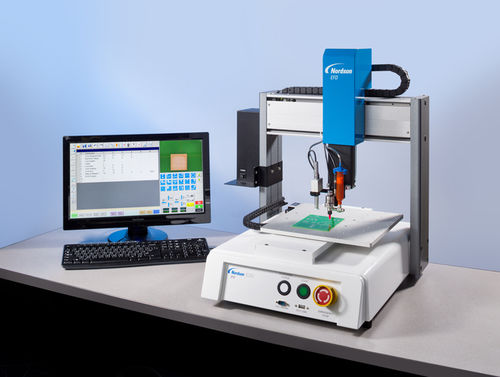

コンピューター付き自動分配システム E2V

概要
ビジョンガイド付きのPROX / PROPlus / PROシリーズは、Nordson EFDの最も進化した自動ディスペンスシステムであり、精密な流体塗布と使いやすさを両立するよう設計されています。EFDのシリンジバレルやバルブシステムによる正確な塗布を目的とし、電子機器、ライフサイエンス、クリーンルーム環境に適しています。システムはDispenseMotion™ソフトウェア、統合ビジョン、複数のフィードバック方式を備え、配置精度と繰り返し精度を確保します。

主な機能

• DispenseMotion™ソフトウェアはCCDスマートビジョンカメラと完全統合され、ビジョンガイドによるディスペンスとフィデューシャル認識をサポートします。
• 高さおよび配置制御のための3種類のフィードバック方式：接触検知、光学検知、非接触レーザー高さ検知（自動チップ高さ調整）。
• クローズドループエンコーディングと連続フィードバックによりプロセス制御と精度を向上。
• 画面でのパスプレビューと確認、ファイルの取り込み・変換を簡素化してセットアップを迅速化。

特長

• PROPlus：デュアルリニアガイド、高性能サーボモータ、ボールねじ駆動。PROXオプション：コンタクトレスのリニアモータで高速駆動と可動部の摩耗低減を実現。
• DispenseMotion™による簡易セットアップとプログラミング。
• 画面上でのパスのプレビューと確認。
• 精密な配置を実現する連続クローズドループフィードバック。
• DXF/CADファイルの取り込み・変換を簡素化し、プログラミングを迅速化。

利点

• 業界をリードする再現性と速度（PROPlus：±0.003 mm、PRO：±0.004 mm）。
• 精密な塗布と統合検査により製品品質と一貫性を向上。
• 既存の製造ラインへの容易な統合。シリンジおよびバルブ方式のディスペンスシステムに対応。
• オペレータの習熟期間が短くなり、労務コストを削減。
• スループットの向上により生産／材料／保有コストを低減。

ビジョン、検査および高さ検出

• 統合CCDスマートビジョンはフィデューシャル認識と高解像度オフセット補正のための複数画像キャプチャをサポートし、精密な位置合わせを実現します。
• OptiSure™自動光学検査（AOI）は、塗布幅、直径、配置精度を検証します。
• レーザー高さ検知オプション（Laser B、Laser C）は表面変動を検出し、チップ高さを自動調整してムラのある塗布やチップ／ワークの損傷を防止します。
• Laser C（共焦点）は、反射または半透明表面での高精度検出や、700 μm未満の非常に小さな段差の検出に推奨されます。

用途

• ミクロンレベルの配置精度が必要な電子機器の組立やコンフォーマルコーティング。
• 清浄性、精度、再現性が求められる医療機器・ライフサイエンス機器のディスペンス。
• クリーンルーム製造や制御された製造環境；シリンジ・バルブ方式のディスペンス装置との統合。

仕様 / 技術仕様

• モデル群：3-Axis PROX / PROPlus / PRO Series（ビジョンガイド式自動流体ディスペンスロボット）。
• 再現性：PROPlus ±0.003 mm；PRO ±0.004 mm；PROX 公称 ±0.003 mm（3 µm） for X、Y、Z軸。
• 駆動方式：PROPlus はデュアルリニアガイド、サーボ、ボールねじ駆動を採用；PROX オプションは非接触リニアモータで高速駆動と可動部摩耗低減を実現。
• ソフトウェア：DispenseMotion™ 統合制御ソフトウェア（ビジョンガイド機能、パスプレビュー、ファイル取り込み／変換、クローズドループ制御）。
• ビジョン：フィデューシャル認識とオフセット補正用の統合CCDスマートビジョンカメラ。
• フィードバック／高さ検出：接触検知、光学検知、非接触レーザー高さ検知（Laser B、Laser C/共焦点）。
• Laser C（共焦点）：反射/半透明表面および700 μm未満の小さな段差の検出に適合。
• 検査：OptiSure™ AOI による塗布幅／直径測定および配置検証。
• 互換性：PICO® pulse-jet valves、Liquidyn® jet valve systems、EFD のシリンジバレルおよびバルブシステムとの最適化。
• 制御：正確な動作制御とプロセス再現性のためのクローズドループエンコーディング。
• 主な対象業界：電子機器、医療機器／ライフサイエンス、クリーンルーム製造、機械メーカー。
