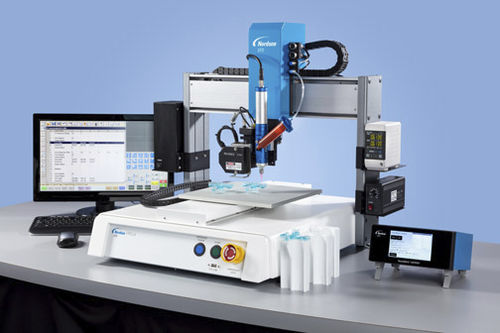

ロボット自動分配システム PROPlus

概要
Nordson EFD の PROPlus / PRO シリーズ自動ディスペンスロボットは、R&D から生産環境まで対応するビジョン誘導型の再現性ある液剤塗布を提供します。システムは DispenseMotion™ ソフトウェア、完全一体型 CCD ビジョンユニット、および複数の高さ/位置フィードバック方式を統合し、様々な基板上での正確な塗布位置を確保します。

主な機能

• 部品の整列および検査のための統合ビジョンとビジョン誘導プログラミング
• 点選択式の軌跡・パターンプログラミングを可能にする DispenseMotion™
• 塗布量と配置を測定・検証する自動光学検査（OptiSure™）
• 機械式（接触）センサーまたは非接触レーザーセンサーによる高さ検出；深さや透明液体測定用の共焦点レーザーはオプション
• ノズル交換後の X/Y/Z 補正のための自動ノズル検出とキャリブレーション
• CE 準拠の保護筐体および安全統合（ライトカーテンおよび電気接続の一括化）

ロボットの種類と典型的な用途
構成は、3 軸のデスクトップ/ベンチトップロボット、コンベア生産向けの 3 軸ガントリ、Z 回転や高度タスク向けの 4 軸システムを含みます。代表的な用途：ポッティング、充填、シーリング、コーティング、接着、コンベア搬送部品への塗布、マイクロ塗布、3D/4D 塗布。

ソフトウェアと検査
DispenseMotion™ は複雑な塗布処理を簡素化し、オペレータ教育を短縮します。OptiSure™ AOI はビジョンシステムと統合され、塗布前チェック、塗布後の品質フィードバック、透明流体／透明基板の難しい組合せ向けの共焦点レーザー測定（オプション）を提供します。

アクセサリと消耗品
Nordson EFD は、ディスペンスティップ／ニードル、注射筒バレル／カートリッジ、1K・2K ミキサー／ディスペンサー、容積式システム、保護筐体および周辺機器など、統合と工程の柔軟性を支援する包括的なエコシステムを提供します。

利点
システムはクローズドループの位置フィードバックにより塗布位置の一貫性を提供し、オペレータ差を低減し、ベンチトップの R&D からライン生産まで拡張可能で、工程の検証と流体の適格性評価を可能にします。

仕様

• 制御ソフトウェア：DispenseMotion™（ほとんどのロボットに標準搭載）
• 自動光学検査：OptiSure™（オプション）
• 高さ検出：機械式（接触）およびレーザー（非接触）；共焦点オプション
• ノズル検出：自動キャリブレーションと X/Y/Z 補正のための整列
• ロボット軸：3 軸（デスクトップ/ベンチトップ）、3 軸ガントリ（GV/GVPlus）、4 軸（RV シリーズ）
• 対応アプリケーション：ポッティング、充填、シーリング、コーティング、接着、コンベア上の塗布、マイクロ・3D 塗布
• 安全：ライトカーテンおよび統合電源/エア接続を備えた CE 準拠の保護筐体
• 消耗品互換性：ディスペンスティップ/ニードル、注射筒バレル/カートリッジ、1K/2K 消耗品
• 統合：Nordson EFD のバルブ、ディスペンサー、ジェッティングおよび容積システムとのシームレスな統合を想定
• サポート：グローバルなアプリケーションラボおよびディスペンス検証サービス
