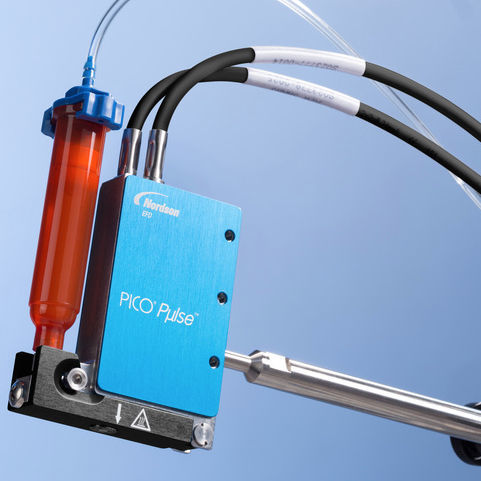

ジェッティング弁 PICO Pµlse®

医療用

概要
PICO Pµlse ジェットバルブは、凹凸面や到達困難な箇所でも高速かつ高精度の非接触マイクロディスペンスを実現します。乱流を抑え、安定した塗布量と正確な位置決め、制御されたプロセスを提供します。

主な利点

• 高精度・高速度の非接触ジェッティング：連続運転で最大1000 Hz、特定条件下で最大1500 Hzまでのバースト運転に対応。
• 最小デポジット量約0.5 nLのマイクロデポジットを再現可能。
• 交換可能なモジュラー液体ボディアセンブリにより幅広い粘度レンジと生産要件に対応。
• 工具不要のラッチ機構で接液部を迅速に取り外せ、保守時間を数秒に短縮。
• 熱特性の改善により粘度を安定化し、塗布の一貫性を向上。
• PICO Toµch コントローラー使用時にストロークおよびタイミング制御が向上。
• オリフィス径は50〜600 µmをラインナップし、Z軸動作なしで凹凸面に対応。

ハイライト / 特長

• 速度と精度のバランスに優れたピエゾ式ジェット性能。
• 生産環境に適した堅牢かつメンテナンス性の高いモジュラー設計。
• 接着剤、樹脂、コーティングなど幅広い組立用流体に対応。
• 高負荷用途向けのHDバリアントを用意。

部品番号（抜粋）
PICO Pµlse ジェットバルブ
部品番号：7361283 | 説明：PICO Pµlse Jet Valve HD | 仕様：サイクルレート250 Hzを超えるヘビーデューティー用途向け。

リソース（選定）

• データシート：PICO Pµlse Data Sheet
• ディスペンスバルブ選定ガイド
• PICO 適合宣言書
• ホワイトペーパー：Contact vs. Jet Dispensing
• 取扱説明書およびクイックスタートガイド

適用例・メディア

• バルブの動作、清掃、典型的な使用例を示す製品動画やデモンストレーション。

注意事項
非接触ジェッティングはZ軸動作を不要にしスループットを向上させます。連続レートを超えるバースト周波数は条件付きの承認が必要です。

技術仕様

• シリーズ：PICO Pµlse®
• 最小デポジット量：約0.5 nL
• 連続周波数：最大1000 Hz
• バースト周波数：最大1500 Hz（条件付き）
• オリフィス径範囲：50–600 µm
• 設計：モジュラー、交換可能な接液部、工具不要ラッチ
• 互換性：PICO Toµch コントローラーおよびその他の Nordson EFD システム
• 用途：高速生産ライン、精密組立プロセス
