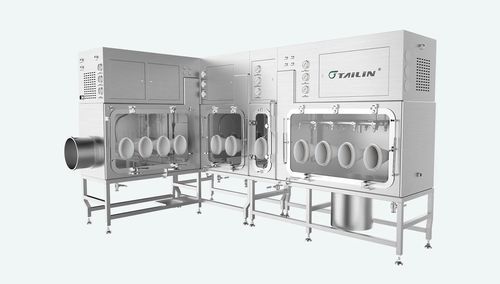

封じ込め用アイソレーター

製薬産業用分配用アクティブ原則用

導入
本アイソレータは、既存の室構造を変更することなく実験室内に設置されます。L字型で、直角側の長さが240 cm未満、アイソレータの奥行きが105 cm未満、室高を240 cmとして設計されています。ロータリーエバポレーター1台、電子エバポレーター2台、キャッピング機1台を収容可能です。埋め込み型のフリーズドライ室とフリーズドライ用マニホールドのインターフェースがアイソレータ内に確保されており、フリーズドライヤーは配線ホースを介して埋め込み室およびマニホールドに接続されます。

特長

• OEB5のコンテインメント設計要件を満たす設計；OEL < 0.1 μg/m³。
• EXd II BT4およびATEX要件に準拠した完全防爆設計。
• フリーズドライ室、マニホールド棚、ロータリーエバポレーター、電子天秤、キャッピング機の統合レイアウト。
• 室内給気タイプの実験室に設置；現場レイアウトや設置スペースに合わせたカスタム設計が可能。

用途
実験室での凍結乾燥、秤量、分注作業向け。主な処理には、精密秤量、分注、サンプリング、溶液調製、分析、含水率滴定、赤外線スキャン、遠心分離、ろ過、乾燥、混合、粉砕、顆粒化、錠剤圧縮など、APIおよび固形製剤に関連する工程が含まれます。

技術仕様

• 給気量：≥400 m³/h
• 秤量およびキャッピングスペース（mm）：1550 × 750 × 2400（L × W × H）
• ロータリーエバポレーター用スペース（mm）：1800 × 850 × 2400（L × W × H）
• 全体寸法（mm）：4000 × 2705 × 2400（L × W × H）
• トランスファーチャンバー空間（mm）：500 × 850 × 2400（L × W × H）
• フリーズドライヤースペース（mm）：1700 × 850 × 2400（L × W × H）
• 正味重量：1400 kg
• 電源：380 V、7.5 kW（アイソレータ）
• ユーティリティ：クリーン圧縮空気 0.6 MPa ≤ P ≤ 0.8 MPa
• 昇降ドア：3 mm金属パネル、インフレータブルシール付き
• 扉：機械式押圧シールを採用；観察窓は厚さ12 mmの強化ガラス
