実験用真空ポンプ RZ 6

回転翼潤滑

概要

• 極限真空付近でも高い排気速度を発揮
• 有効なガスバラストにより高い水蒸気耐性；ガスバラスト使用時でも良好な極限真空
• 停止時に真空保持可能；外部の逆吸込み防止弁は不要
• 大容量オイル：給油間隔が長い
• テレスコピック構造により保守が容易

製品説明

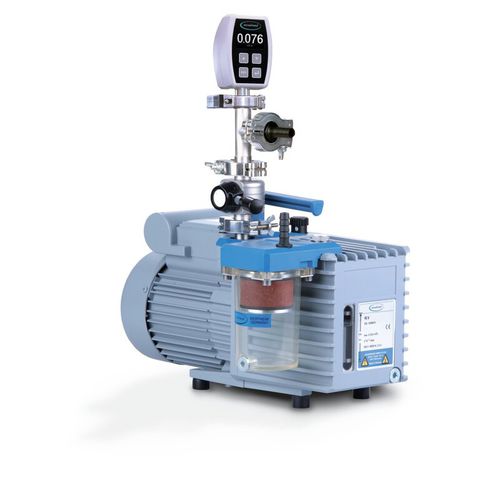

二段式ロータリーベーンポンプRZ 6は、同クラスで非常にコンパクトかつ軽量な設計であり、中〜高いガス流量で低い極限真空を必要とする多くの実験室・プロセス用途に適しています。RZ 6はオイルミストフィルターFO、バルブVS 16、VACUU·VIEW extendedを含む完成パッケージとして、注油済み・据付済みで出荷可能です。

技術データ（抜粋）
最大排気速度 50 Hz：5.7 m3/h
最大排気速度 60 Hz：4.0 cfm
気体バラスト無しの最終分圧（abs.）：4 x 10^-4 mbar
極限真空：2 x 10^-3 mbar / 1.5 x 10^-3 torr
ガスバラスト使用時の極限真空：1 x 10^-2 mbar / 0.75 x 10^-2 torr
段数：2
真空コントローラ：VACUU·VIEW extended
ガスバラスト使用時の水蒸気許容圧：40 mbar
動作下限温度：12 °C
動作上限温度：40 °C
保管下限温度：-10 °C
保管上限温度：60 °C
最大背圧（abs.）：1.1 bar
オイル容量（B-Oil）最小：0.34 l
オイル容量（B-Oil）最大：0.73 l
吸入口接続：小フランジ KF DN 16 / ホースノズル DN 10 mm
吐出口接続：ホースノズル DN 8-10 mm
定格モータ出力：0.18 kW
定格回転速度 50/60 Hz：1500/1800 min^-1
保護等級 IEC 60529：IP 40
寸法（L×W×H）：420 × 230 × 240 mm
重量：17.8 kg
騒音（音圧レベル）50 Hz：50 dBA
付属品：オイル充填済み・組立済みのポンプ（使用可能状態）、取扱説明書、オイルミストフィルター FO、バルブ VS 16、VACUU·VIEW extended。

特長 / 技術仕様

• 型式：RZ 6（二段式ロータリーベーンポンプ）
• 排気速度（50 Hz）：5.7 m³/h
• 排気速度（60 Hz）：4.0 cfm
• 極限真空（ガスバラスト無し）：2 x 10^-3 mbar
• 最終分圧（ガスバラスト無し）：4 x 10^-4 mbar
• ガスバラスト使用時の極限真空：1 x 10^-2 mbar
• 段数：2
• 水蒸気許容圧（ガスバラスト使用時）：40 mbar
• モータ出力：0.18 kW
• 定格回転数：1500/1800 min^-1（50/60 Hz）
• 吸入口：KF DN 16 / ホースノズル DN 10 mm
• 吐出口：ホースノズル DN 8–10 mm
• オイル容量：0.34–0.73 l
• 保護等級：IP 40
• 寸法：420 × 230 × 240 mm
• 重量：17.8 kg
• 騒音レベル：50 dBA（50 Hz）
