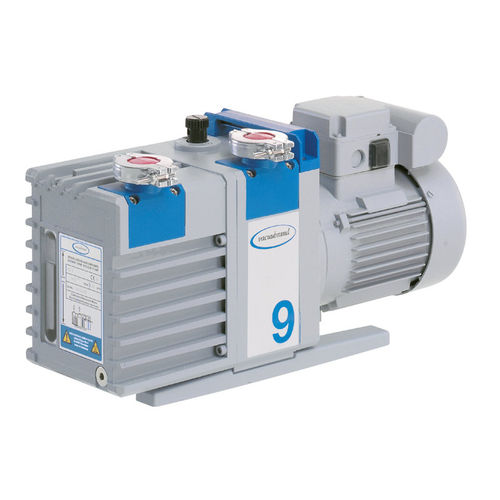

回転蒸発器用真空ポンプ RE 9

実験用回転翼潤滑

概要

• 極限真空近傍でも高い排気速度を発揮
• 有効なガスバラストにより高い水蒸気耐性を実現；ガスバラスト使用時でも良好な極限真空を維持
• 停止時に真空保持が可能；外付けの逆吸込防止弁は不要
• 大容量のオイルタンクにより長い換油間隔を実現
• 鏡筒（テレスコピック）構造でメンテナンスが容易

説明
RE 9 は単段式のロータリーベーンポンプで、容器の迅速な排気および高いガス流量での運転に適しています。オイル充填済みで完全に組立てられた状態で供給され、使用可能な状態で取扱説明書が付属します。

主な性能

• 極限真空（ガスバラスト無）：1 x 10^-1 mbar
• 極限真空（ガスバラスト有）：6 x 10^-1 mbar
• 最大排気速度（50 Hz）：8.9 m³/h
• 最大排気速度（60 Hz）：6.0 cfm

技術データと図表
最大排気速度 50 Hz：8.9 m3/h
最大排気速度 60 Hz：6.0 cfm
ガスバラスト無しの極限分圧（abs.）：1 x 10^-1 mbar
極限真空：1 x 10^-1 mbar / 0.75 x 10^-1 torr
ガスバラスト使用時の極限真空：6 x 10^-1 mbar / 4.5 x 10^-1 torr
段数：1
ガスバラスト使用時の水蒸気許容圧：40 mbar
動作環境温度：15 °C〜40 °C
保管温度：-10 °C〜60 °C
最大逆圧（abs.）：1.1 bar
オイル容量（B‑Oil）：0.6～1.4 l
吸入口／吐出口接続：KF DN 25（小フランジ）
定格モーター出力：0.30 kW
定格回転数（50/60 Hz）：1500 / 1800 min-1
保護等級 IEC 60529：IP 40
寸法（L×W×H）：503 × 156 × 240 mm
質量：22 kg
騒音（音圧レベル）50 Hz：52 dBA
供給内容：オイル充填済み、組立て済みで使用可能、取扱説明書付属
定格電圧：230 V、周波数：50–60 Hz

技術仕様

• 型式：RE 9（単段式ロータリーベーンポンプ）
• 排気速度（50 Hz）：8.9 m³/h
• 排気速度（60 Hz）：6.0 cfm
• 極限真空（ガスバラスト無）：1 x 10^-1 mbar
• 極限真空（ガスバラスト有）：6 x 10^-1 mbar
• 水蒸気許容圧（ガスバラスト時）：40 mbar
• オイル容量：0.6～1.4 l（B‑Oil）
• 接続：KF DN 25（吸／吐とも）
• 定格出力：0.30 kW
• 回転数：1500 / 1800 min‑1（50/60 Hz）
• 保護等級：IP 40
• 寸法：503 × 156 × 240 mm
• 質量：22 kg
