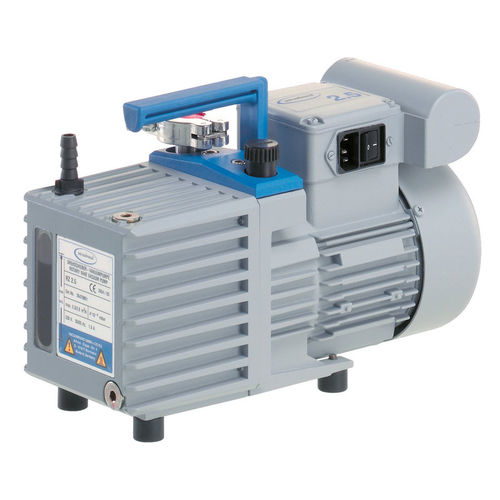

実験用真空ポンプ RE 2.5

回転翼潤滑低流量容量

概要

• 極限真空付近でも高い排気速度を維持
• ガスバラスト作動時でも良好な到達真空
• 停止時に真空を保持 — 外付け逆流防止弁は不要
• 大容量オイルにより給油間隔が延長可能
• テレスコピック構造でメンテナンスが容易

簡単な説明
単段式のRE 2.5は、非常にコンパクトで軽量な高性能ロータリーベーンポンプです。中程度のガス負荷で低い到達真空を必要とする実験室およびプロセス用途に適しています。設置スペースや重量が制約される用途に向きます。

技術データとグラフ
最大排気速度 50 Hz: 2.3 m3/h
最大排気速度 60 Hz: 1.65 cfm
ガスバラストなしの最終分圧 (abs.): 3 x 10^-1 mbar
到達真空: 3 x 10^-1 mbar / 2.3 x 10^-1 torr
ガスバラスト使用時到達真空: 8 x 10^-1 mbar / 6 x 10^-1 torr
段数: 1
定格モータ出力: 0.1 kW
定格回転数 (50/60 Hz): 1500 / 1800 min-1
吸入口: KF DN 16（小フランジ）
吐出口: ホース口金 DN 8-10 mm
オイル容量: 0.40–1.00 l
最大逆圧 (abs.): 1.1 bar
動作環境温度: 12 °C〜40 °C
保管温度: -10 °C〜60 °C
保護等級 (IEC 60529): IP 40
寸法 (L x W x H): 390 x 156 x 240 mm
質量: 12.8 kg
騒音（音圧）50 Hz: 48 dBA
電源電圧: 230 V, 50-60 Hz

主な特長 / 技術仕様

• 型式: RE 2.5
• 種類: 単段ロータリーベーンポンプ
• 排気速度 (50 Hz): 2.3 m³/h
• 到達真空 (ガスバラストなし): 3 x 10^-1 mbar
• 到達真空 (ガスバラストあり): 8 x 10^-1 mbar
• 吸入口: KF DN 16（小フランジ）
• 吐出口: ホース口金 DN 8-10 mm
• オイル容量: 0.40–1.00 l
• モータ出力: 0.1 kW
• 定格回転数: 1500 / 1800 min⁻¹ (50 / 60 Hz)
• 保護等級: IP 40
• 寸法: 390 x 156 x 240 mm
• 質量: 12.8 kg
• 騒音レベル: 48 dBA (50 Hz)
• 最大吐出圧力 (abs.): 1.1 bar

同梱品

• オイル充填済み、組立て済みのポンプ（使用可能な状態）および取扱説明書

用途

• 研究室での真空作業（凍結乾燥、中真空蒸留）
• 小容量の排気やチャンバー・計測器の排気
• 中程度のガス流量で低到達真空が求められるプロセス用途

メンテナンス
テレスコピック構造により内部部品へのアクセスが容易です。推奨オイル種と適正な注油レベルを守ってください。大容量オイルにより交換間隔は長くなりますが、使用条件やガス負荷に依存します。
