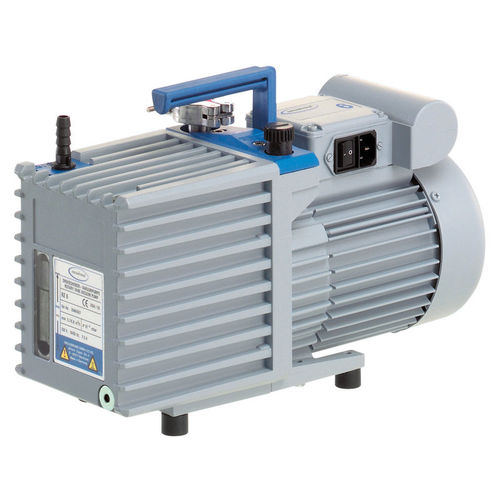

実験用真空ポンプ RE 6

回転翼潤滑

概要

• 極限真空付近でも高い排気速度を発揮
• 有効なガスバラストにより高い水蒸気耐性を確保；ガスバラスト使用時でも良好な極限真空
• 停止時に真空保持が可能；外付けの逆流防止弁は不要
• 大容量のオイルタンクによりオイル交換間隔が長い
• 鏡筒（テレスコープ）構造でメンテナンスが容易

主な製品情報（短縮）

• 極限真空（ガスバラスト無）：1 x 10^-1 mbar
• 極限真空（ガスバラスト有）：6 x 10^-1 mbar
• 最大排気量（50 Hz）：5.7 m³/h

説明
この強力な旋片ポンプは、同クラスのポンプに比べ非常にコンパクトで軽量な設計が特徴です。中程度からやや高いガス流量で良好な極限真空を要求する実験室やプロセス用途に適しています。本体はオイル充填・組立済みで出荷され、取扱説明書が付属します。

技術データとグラフ（抜粋）
最大排気量 50 Hz: 5.7 m3/h
最大排気量 60 Hz: 4.0 cfm
極限分圧（ガスバラスト無）: 1 x 10^-1 mbar
極限真空: 1 x 10^-1 mbar / 0.75 x 10^-1 torr
ガスバラスト使用時の極限真空: 6 x 10^-1 mbar / 4.5 x 10^-1 torr
段数: 1
ガスバラスト時の水蒸気許容圧: 40 mbar
動作周囲温度: 12 °C – 40 °C
保管周囲温度: -10 °C – 60 °C
最大バック圧（abs.）: 1.1 bar
オイル容量（B-Oil）: 0.36 – 0.93 l
吸入口接続: 小フランジ KF DN 16
吐出口接続: ホースノズル DN 8–10 mm
定格電動機出力: 0.18 kW
定格回転数（50/60 Hz）: 1500 / 1800 min^-1
保護等級: IP 40
寸法（L×W×H）: 420 × 156 × 240 mm
重量: 15.7 kg
騒音レベル（50 Hz）: 50 dBA

特長 / 技術仕様

• 型式: RE 6
• タイプ: 旋片ポンプ、単段
• 排気量（50 Hz）: 5.7 m³/h
• 排気量（60 Hz）: 4.0 cfm
• 極限真空（ガスバラスト無）: 1 x 10^-1 mbar
• 極限真空（ガスバラスト有）: 6 x 10^-1 mbar
• 水蒸気許容圧（ガスバラスト有）: 40 mbar
• オイル容量: 0.36 – 0.93 l
• 接続: 吸入口 KF DN16、吐出口 ホースノズル DN 8–10 mm
• 定格出力: 0.18 kW
• 定格回転数: 1500 / 1800 min^-1
• 保護等級: IP 40
• 寸法: 420 × 156 × 240 mm
• 重量: 15.7 kg
• 出荷状態: オイル充填、組立済み、取扱説明書付属
