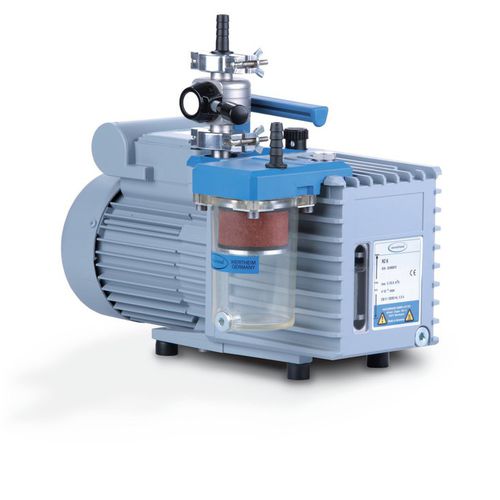

実験用真空ポンプ RZ 6

回転翼潤滑多段

概要

• 極限真空に近い状態でも高い排気速度を維持
• 有効なガスバラストにより高い水蒸気耐性を確保；ガスバラスト使用時でも良好な極限真空を達成
• 停止時に真空保持が可能；外付けの逆吸込み防止弁は不要
• 大きな油量：給油間隔が長い
• 鏡筒式（テレスコピック）設計により保守が容易

製品説明
これらのロータリーベーンポンプは、同クラスの容量に対してコンパクトかつ軽量な設計です。中程度から高めのガス流量で低い極限真空が必要な研究室やプロセス用途に適しています。ポンプと油ミストフィルター FO、遮断弁 VS 16 を組み合わせたパッケージでの供給が可能です。

製品の詳細

• 極限真空：2 x 10^-3 mbar
• ガスバラスト使用時の極限真空：1 x 10^-2 mbar
• 最大排気量 50 Hz：5.7 m3/h
• 最大排気量 60 Hz：4.0 cfm

技術データと図表
最大排気量 50 Hz：5.7 m3/h
最大排気量 60 Hz：4.0 cfm
ガスバラスト無しの極限分圧（abs.）：4 x 10^-4 mbar
極限真空：2 x 10^-3 mbar / 1.5 x 10^-3 torr
ガスバラスト使用時の極限真空：1 x 10^-2 mbar / 0.75 x 10^-2 torr
段数：2
ガスバラスト時の水蒸気許容圧：40 mbar
動作時最小周囲温度：12 °C
動作時最大周囲温度：40 °C
保管時最小周囲温度：-10 °C
保管時最大周囲温度：60 °C
最大逆圧（abs.）：1.1 bar
オイル容量（B-Oil）最小：0.34 l
オイル容量（B-Oil）最大：0.73 l
吸気接続：KF DN 16 / ホースノズル DN 10 mm
排気接続：ホースノズル DN 8-10 mm
定格モーター出力：0.18 kW
定格回転数（50/60 Hz）：1500/1800 min^-1
保護等級 IEC 60529：IP 40
寸法 L x W x H：420 x 230 x 240 mm
重量：17.8 kg
騒音（音圧レベル）50 Hz：50 dBA
付属品：オイル充填済み、完全組立てで使用可能な状態のポンプ、取扱説明書；油ミストフィルター FO および遮断弁 VS 16 を含む

特性 / 技術仕様

• 型式：RZ 6（2段ロータリーベーンポンプ）
• 供給構成：+FO（油ミストフィルター） +VS 16（遮断弁／バタフライバルブ）
• 排気量（50 Hz）：5.7 m3/h
• 極限真空（ガスバラスト無し）：2 x 10^-3 mbar（代表値）
• ガスバラスト使用時の極限真空：1 x 10^-2 mbar
• ガスバラスト時の水蒸気許容度：最大 40 mbar
• オイル容量：0.34–0.73 L（B-Oil）
• 吸排気接続：吸気 KF DN 16 またはホースノズル DN 10 mm；排気 ホースノズル DN 8–10 mm
• モーター定格：0.18 kW、1500/1800 min^-1（50/60 Hz）
• 寸法（L×W×H）：420 × 230 × 240 mm；重量：17.8 kg
• 保護等級：IP 40；騒音：50 dBA（50 Hz）
• 納品内容：オイル充填済みで組立て済み、使用可能な状態のポンプ、FOフィルター、VS 16、取扱説明書および技術文書
