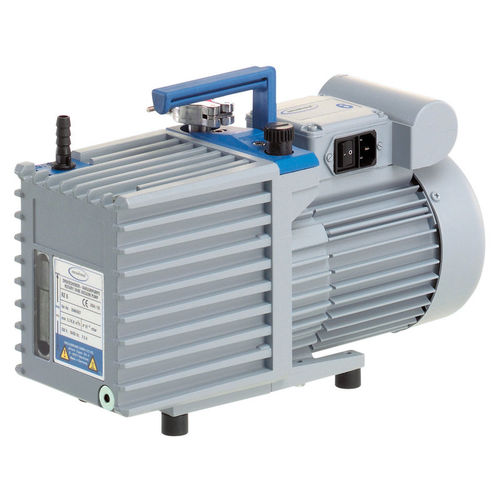

実験用真空ポンプ RZ 6

回転翼潤滑多段

概要

• 極限真空に近い領域でも高い排気速度
• 有効なガスバラストにより高い水蒸気耐性；ガスバラスト使用時でも良好な極限真空
• 停止時に真空を保持 — 外部逆流防止弁は不要
• 大容量のオイルで交換間隔が長い
• テレスコピック（鏡筒）構造で保守が容易

製品詳細

• 型式：RZ 6（ロータリーベーンポンプ、2段）
• 極限真空：2 x 10^-3 mbar
• ガスバラスト使用時の極限真空：1 x 10^-2 mbar
• 最大排気速度（50 Hz）：5.7 m³/h
• ガスバラスト時の水蒸気耐性：40 mbar
• 定格出力：0.18 kW
• 定格回転数（50/60 Hz）：1500 / 1800 min⁻¹
• 吸入口：小フランジ KF DN 16
• 吐出口：ホースノズル DN 8–10 mm
• 保護等級（IEC 60529）：IP 40
• 付属品：オイル充填済み、組立済み、使用準備済み、取扱説明書付

説明

• コンパクトで軽量な2段式ロータリーベーンポンプで、実験室および工程用途において中〜高いガス負荷で良好な極限真空を必要とする用途に適しています。
• オイルミストフィルターや遮断弁などのアクセサリを含む各種パッケージで提供可能です。
• 代表的な用途：シュレンクライン、凍結乾燥（ライオフィリゼーション）、脱気、精密真空蒸留、乾燥炉。

技術データとグラフ（主要値）
最大排気速度 50 Hz：5.7 m3/h
最大排気速度 60 Hz：4.0 cfm
ガスバラスト無しの極限分圧：4 x 10^-4 mbar
極限真空：2 x 10^-3 mbar / 1.5 x 10^-3 torr
ガスバラスト使用時の極限真空：1 x 10^-2 mbar / 0.75 x 10^-2 torr
段数：2
ガスバラスト時の水蒸気許容圧力：40 mbar
動作環境温度：12 °C ～ 40 °C
保管温度：-10 °C ～ 60 °C
最大吹出し圧（abs.）：1.1 bar
オイル容量（B‑Oil）最小：0.34 l
オイル容量（B‑Oil）最大：0.73 l
吸入口：小フランジ KF DN 16
吐出口：ホースノズル DN 8-10 mm
定格出力：0.18 kW
定格回転数（50/60 Hz）：1500/1800 min^-1
保護等級 IEC 60529：IP 40
寸法（L x W x H）：420 x 156 x 240 mm
質量：17.0 kg
騒音（音圧レベル）50 Hz：50 dBA
付属品：オイル充填済み、完全に組立済み、使用準備済み、取扱説明書付。
