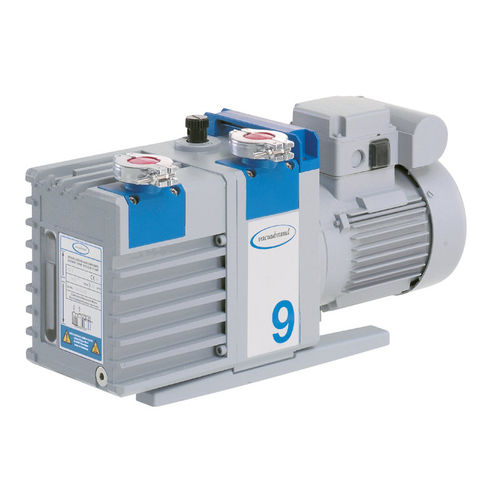

実験用真空ポンプ RZ 9

回転翼潤滑多段

概要
RZ 9 は、容器の迅速な排気や大流量のガス処理を必要とする用途向けに設計された二段式ロータリーベーンポンプです。本体はオイル充填済みで、取り扱い説明書とともに動作準備済みの状態で出荷されます。

主な特長

• 極限真空に近い圧力でも高い排気速度を維持
• 有効なガスバラストにより高い水蒸気耐性を実現；ガスバラスト使用時でも良好な極限真空
• 停止時に真空保持が可能で、外付けの逆流防止弁は不要
• 大きな油容量により長い交換間隔を実現
• 鏡筒（テレスコピック）構造で保守が容易

製品詳細
極限真空: 2 x 10^-3 mbar
ガスバラスト使用時極限真空: 1 x 10^-2 mbar
最大排気速度 (50 Hz): 8.9 m3/h
最大排気速度 (60 Hz): 6.0 cfm
定格出力: 0.30 kW
定格回転数 (50/60 Hz): 1500 / 1800 min^-1
寸法 (L x W x H): 503 x 156 x 240 mm
質量: 24.8 kg

主な技術データ（抜粋）

• ガスバラスト無しの極限分圧: 4 x 10^-4 mbar
• 段数: 2
• ガスバラスト時の水蒸気許容圧: 40 mbar
• 使用環境温度: 15–40 °C
• 保管温度: -10–60 °C
• 最大逆圧 (abs.): 1.1 bar
• オイル容量 (B-Oil) 最小/最大: 0.45–0.85 l
• 吸気/排気端子: KF DN 25 小フランジ
• 保護等級: IP 40
• 騒音レベル (50 Hz): 52 dBA

付属品
オイル充填済み、組立済みのポンプ（動作準備済み）、取扱説明書付属。

用途

• 研究室の真空システム、R&D、パイロットプロセス
• 中程度の真空と蒸気耐性が必要な産業プロセス
• 真空乾燥、脱ガス、容器の一般的な排気作業
