一般用途管状炉 RD 30/200/11

実験用空気式マルチガス

概要
管状炉 RD 30/200/11 は、最高温度 1100 °C までの実験室用途および軽工業用途向けに設計されたコンパクトな水平型ユニットです。作業管が加熱線の支持体としても機能するため、非常に速い加熱速度と小さな外形寸法を実現します。

標準装備

• 最高温度（Tmax）：1100 °C
• 作業管：セラミック C 530（空気中運転用ファイバープラグ2個付）
• 管内径：30 mm、加熱長さ：200 mm
• 低い外面温度を実現する二重構造の通気式ステンレス外装
• 熱電対：K 型（1100 °C まで）
• 低騒音の加熱動作を可能にするソリッドステートリレー
• 作業管に直接巻かれた加熱線により高速加熱を実現
• コントローラ：R8
• 取扱説明書の範囲内での所定の用途

付加装置

• 炉と試料を保護するための、切断温度を調整可能な過昇温リミッタ
• 不燃性プロセスガス（例：N2、Ar、He、空気、forming gas）用のガス供給システム 1

ギャラリー / 例のキャプション

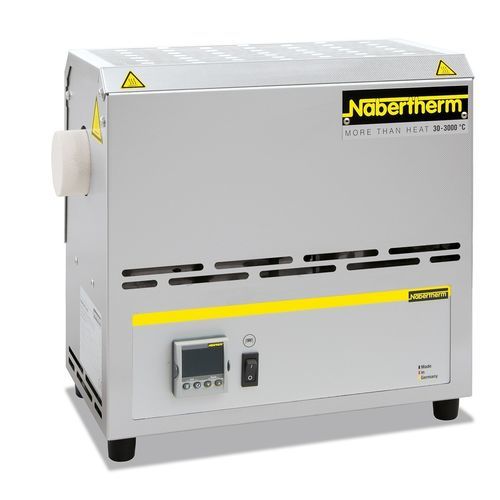

• 管状炉 RD 30/200/11（主製品）
• コントローラ R8（例）
• 過昇温リミッタ（例）
• 1 種の不燃性プロセスガス用ガスパネル

技術仕様

• 型式：RD 30/200/11
• Tmax：1100 °C
• 外形寸法（W × D × H）：350 × 210 × 350 mm
• 管内径：30 mm
• 加熱長さ：200 mm
• 恒温長（±5 K）：65 mm
• 接続容量（標準）：1.7 kW
• 加熱時間（空炉、Tmax −100 K まで）：約 20 分
• 電気：単相
• 重量（標準）：約 10 kg
