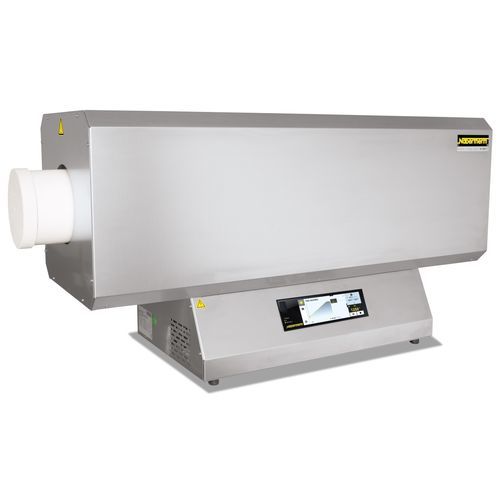

熱管状炉 R 50/250/12

一般用途実験用空気式

概要
C 530 製作業管と 2 個のファイバープラグを備えた R シリーズのコンパクト管状炉は、研究室用途および小規模生産の熱処理向けに設計されています。電源・制御が一体化されており、定義された雰囲気や再現性のある昇温サイクルが必要なプロセスに適します。

主な特長

• 最高温度: 1200 °C または 1300 °C
• 管外径: 50 mm、120 mm、170 mm
• 加熱長: 250 mm、500 mm、750 mm、1000 mm
• 標準は 1 ゾーン設計；加熱長 500 mm 以上で 3 ゾーン設計を選択可能
• タッチコントローラー B510（5 プログラム × 4 セグメント）および USB 録画用 NTLog Basic
• 二重構造の通気式ステンレス筐体と CLP 分類対象外の断熱材（RCF 不使用）
• 低騒音の半導体リレー駆動、支持パイプ上取り付けの加熱素子

標準装備

• 最高温度 1200 °C または 1300 °C
• 一ゾーン設計
• セラミック製作業管 C 530（ファイバープラグ 2 個付）
• 熱電対：N 型（1200 °C 用）または S 型（1300 °C 用）
• 管外径: 50–170 mm、加熱長: 250–1000 mm
• 二重壁通気式ステンレス筐体
• 半導体リレー、支持管に取り付けた加熱素子
• NTLog Basic による USB 記録
• B510 タッチコントローラー（5 プログラム × 4 セグメント）

付加装置（例）

• 調整可能な遮断温度を持つ過温度リミッタ
• 作業管内温度測定による装入（チャージ）制御
• 温度均一性を高める 3 ゾーン設計（加熱長 500 mm 以上）
• 各種ガス供給パッケージ
• 監視・記録・制御用 VCD ソフトウェアパッケージ

技術仕様（抜粋）
型式 | Tmax (°C) | W (mm) | D (mm) | H (mm) | 管外径 (mm) | 加熱長 (mm) | 恒温長 一ゾーン (mm) | 恒温長 三ゾーン (mm) | 管長 (mm) | 接続電力 (kW) | 電源 | 質量 (kg)
R 50/250/12 | 1200 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1.9 | 単相 | 22
R 50/500/12 | 1200 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3.4 | 単相 | 34
R 120/500/12 | 1200 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6.6 | 三相 | 44
R 170/750/12 | 1200 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 10.6 | 三相 | 74
R 170/1000/12 | 1200 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13.7 | 三相 | 89
R 50/250/13 | 1300 | 434 | 340 | 508 | 50 | 250 | 80 | - | 450 | 1.9 | 単相 | 22
R 50/500/13 | 1300 | 670 | 340 | 508 | 50 | 500 | 170 | 250 | 700 | 3.4 | 単相 | 34
R 120/500/13 | 1300 | 670 | 410 | 578 | 120 | 500 | 170 | 250 | 700 | 6.6 | 三相 | 44
R 170/750/13 | 1300 | 920 | 460 | 628 | 170 | 750 | 250 | 375 | 1070 | 12.0 | 三相 | 74
R 170/1000/13 | 1300 | 1170 | 460 | 628 | 170 | 1000 | 330 | 500 | 1400 | 13.7 | 三相 | 89

注意

• 数値は管外での値；管内温度との差は最大 +50 K
• 外形寸法は追加装備により変わる場合あり；詳細はお問い合わせください
• 接続電力は標準機の値；オプションにより増加する場合あり
