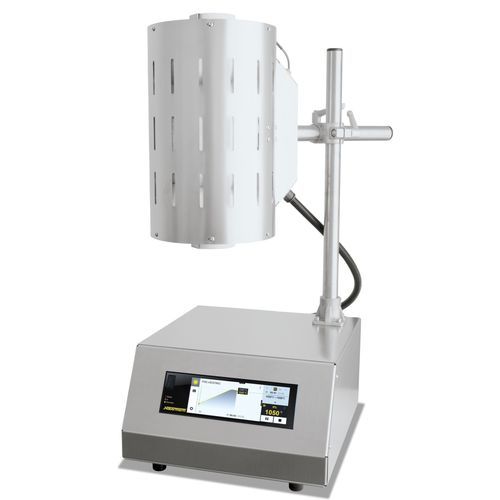

加熱管状炉 RT 50/250/11

実験用多目的空気式

概要
RTシリーズのコンパクトな管状炉で、水平、直立、または任意の角度での実験や工程用途に対応します。傾斜角度（0–90°）と作業高さは無段階調節が可能で、コンパクト設計により既存のプロセス設備への組み込みに適しています。対象モデル：RT 50/250/11、RT 50/250/13、RT 30/200/15（最高温度最大1500 °C）。

標準装備

• 最高温度 1100 °C、1300 °C、または1500 °C
• コンパクト設計
• 低い外面温度を実現する二重壁換気式ステンレス製ケーシング
• EC規則 No 1272/2008（CLP）に基づき分類されない断熱材のみを使用（RCF不使用）
• 直立／水平の無段階切替、角度 0–90°
• 作業高さの無段階調節
• 安全規定に従えばスタンドなしでの運転も可能
• セラミック作業管 C 530（空気雰囲気運転用ファイバー栓 2 個付）
• S 型熱電対
• 低騒音の半導体リレー加熱
• Tmax 1100/1300 °C モデルでは作業管に直接巻き付けた加熱線で高速加熱
• Tmax 1500 °C モデルでは作業管周囲に放射状配置した加熱体で作業管の着脱が容易
• 炉下部に制御システム内蔵、B510 タッチコントローラー（5プログラム × 4セグメント）
• NTLog Basic によるプロセスデータの USB 記録

付加装置

• 炉と炉内物を保護するための停止温度を調整可能な過温度リミッタ
• 不燃性プロセスガス用ガス供給システム 1 (N2、Ar、He、CO2、フォーミングガス 等)
• 監視、文書化、制御のための VCD ソフトウェアパッケージによるプロセス制御と記録

技術仕様（表）
型式 | 最高温度 (°C) | 外形 W x D x H (mm) | 管内径 Ø (mm) | 加熱長 (mm) | 恒温長 ±5 K (mm) | 管長 (mm) | 接続容量 (kW) | 接続 | 重量 (kg)
RT 50/250/11 | 1100 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | 単相 | 25
RT 50/250/13 | 1300 | 350 x 380 x 740 | Ø 50 | 250 | 80 | 360 | 2 | 単相 | 25
RT 30/200/15 | 1500 | 445 x 475 x 740 | Ø 30 | 200 | 70 | 360 | 2 | 単相 | 45

注意
1) 表の温度は管外面での表示値です。管内温度との差は最大+50 K となる場合があります。2) 追加装備により外形寸法が変わる場合があります。寸法は問合せください。3) 接続容量は標準仕様の炉の値であり、追加装備により増加する場合があります。多電圧対応時は許容最大電圧に対する接続容量が適用されます。

特長 / 技術仕様

• 最高温度オプション：1100 °C、1300 °C、1500 °C
• 無段階の角度調整 0–90°、直立／水平の切替、作業高さ可変
• セラミック作業管 C 530（空気用ファイバー栓 2 個付）
• S 熱電対、B510 タッチコントローラー、NTLog Basic によるデータ記録
• 加熱方式：巻線（1100/1300 °C）または放射状加熱体（1500 °C）
• 二重壁ステンレスケーシング、分類外断熱材（RCF 不使用）
• 例：RT 50/250/13 — 管内径 50 mm、加熱長 250 mm、約 2 kW、約 25 kg
