加熱管状炉 RHT series

実験用真空マルチガス

概要

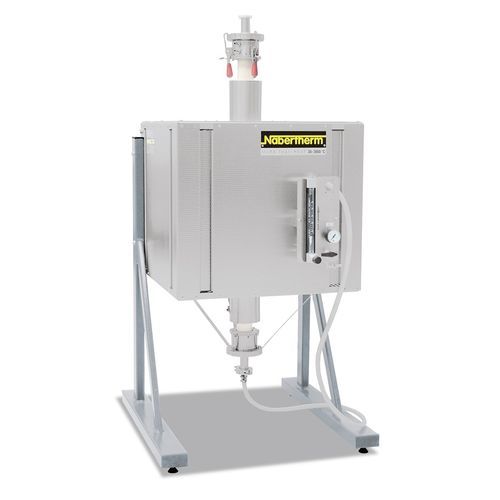

高温管状炉は水平式（RHTH型）または直立式（RHTV型）で選択可能。高品質の真空形成セラミックファイバーボードを断熱材に使用しており、蓄熱性が低く熱伝導率も低いため省エネルギー運転が可能。様々なガスパージパッケージの装備により、不燃性または可燃性の保護ガス、反応ガス、あるいは真空での運転が可能です。

標準タイプ

• 最高温度：1600 °C、1700 °C、または1800 °C
• 1ゾーンタイプの構成
• 二重壁構造のステンレス鋼製ケーシング（炉後壁に空気吸入口）により外部温度は低く、安定性向上
• CLP規則（EC 規則 No 1272/2008）に基づきヒトに対して発がん性がないと分類された断熱材のみを使用（RCFファイバーは不使用）
• 真空形成セラミックファイバーボード製断熱体
• 垂直仕様用スタンド付（RHTV）
• B型熱電対を標準採用
• 半導体リレーによる低騒音加熱動作
• 作業管：セラミック製作業管 C 799、空気中運転用のファイバープラグ2個付
• 吊り下げ保持で交換が容易な MoSi2 発熱体
• 低電圧変換器とサイリスタ搭載の電源ユニット
• 温度リミッター（停止温度調節可能）で炉とチャージを過熱から保護
• 制御器は炉本体と分離して壁取付キャビネットまたは縦型キャビネットへ設置
• 操作説明に従った通常使用
• ナーバサーム・コントローラー用 NTLog Basic によりプロセスデータをUSBスティックへ記録可能
• タッチスクリーン操作コントローラー P570（50プログラム、各40セグメント）などのコントローラーを選択可能

付加装置

• 作業管内の温度計測による装入制御
• 水平型（RHTH）向けの3ゾーン設計による温度均一性の最適化
• 不燃性プロセスガス向けガスパージパッケージ 2
• 水素使用向けガスパージパッケージ 4
• 作業管排気用の真空パッケージ
• 監視・文書化・制御用の VCD ソフトウェアパッケージ（プロセス制御および文書化）

技術仕様（抜粋表）
型式 | 最高温度 (°C) | 外形 幅(mm) | 外形 奥行き(mm) | 外形 高さ(mm) | 管外径 最大 (mm) | 加熱長 (mm) | 恒温長 +/-5K (mm) | 管の長さ (mm) | 電気容量 (kW) | 電源 | 重量 (kg)
RHTH 50/150/.. | 1600 または 1700/1800 | 530 | 480 | 640 | 50 | 150 | 50 | 70 | 5,8 | 三相4 | 70
RHTH 80/300/.. | 1700 または 1800 | 680 | 550 | 640 | 80 | 300 | 100 | 150 | 9,4 | 三相4 | 90
RHTH 120/600/.. | 1800 | 980 | 550 | 640 | 120 | 600 | 200 | 300 | 14,8 | 三相4 | 110
RHTV 50/150/.. | 1600 または 1700/1800 | 610 | 700 | 1130 | 50 | 150 | 30 | 380 | 5,8 | 三相4 | 70
RHTV 80/300/.. | 1700 または 1800 | 680 | 700 | 1280 | 80 | 300 | 80 | 530 | 10,7 | 三相4 | 90
RHTV 120/600/.. | 1800 | 680 | 700 | 1580 | 120 | 600 | 170 | 830 | 19,4 | 三相4 | 110

注記：
・上記温度は管の外側での値。管内との温度差は最大50 Kまで。
・外形寸法は追加装備により異なります。サイズについては個別に確認が必要です。
・三相のうち二相が加熱用となる構成があります。
・供給電力は標準仕様の炉に基づく。追加装備により増加する場合あり。

caractéristiques / spécifications techniques

• 動作モード：水平（RHTH）または直立（RHTV）
• 最高温度：最大 1800 °C（機種により 1600 / 1700 / 1800 を選択）
• 断熱材：真空形成セラミックファイバーボード（RCF不使用）
• 標準熱電対：B熱電対
• 加熱要素：MoSi2 吊り下げ式発熱体（交換容易）またはSiCバー（機種により）
• 加熱ユニット：低電圧変換器＋サイリスタ制御／半導体リレーによる低騒音加熱
• 制御・記録：NTLog Basic (USB記録) 対応、P570 等のタッチスクリーンコントローラー選択可
• ガス管理：複数のガスパージパッケージ（不燃性／水素対応）、真空パッケージ対応
• 安全：温度リミッター（調節可能）による過熱保護
• 用途：保護ガス、反応ガス、真空下での焼成・焼結・熱処理用途に対応
