熱処理管状炉 RSRB series

加熱実験用真空

概要

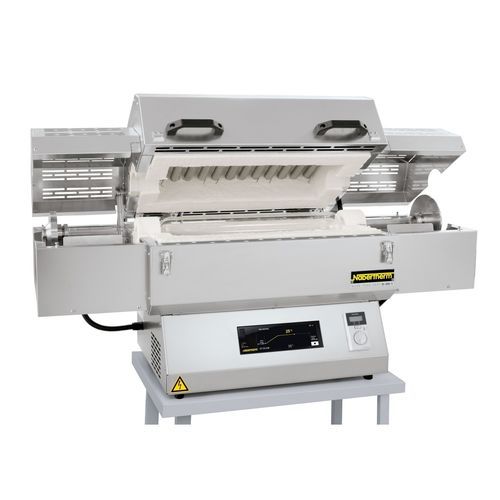

RSRBシリーズの回転式管状炉は、バッチ（間欠）処理向けに設計されています。石英製作業管の回転によりチャージが移動し、先細の管端が長時間の処理中に材料を保持します。温度プロファイルによる制御加熱が可能です。

標準装備

• 最高温度 最大1100 °C
• 標準は単一加熱ゾーン
• 低い外面温度と機械的安定性を実現するステンレス製二重外装（通気構造）
• 断熱材はEC規則1272/2008（CLP）により分類されない材料を使用（ケイ酸アルミニウム繊維/RCFは不使用）
• 温度センサー: N型熱電対
• 低騒音の半導体リレーによる加熱制御
• 支持管上に配置された加熱体による自由放射
• 両端開放で先細形状の石英ガラスリアクターを備えた卓上型構成
• 排出のためにリアクターを取り外し可能。ベルトレス駆動と開閉式ケーシング（開口時温度 < 180 °C）で取り外しが容易
• 駆動速度は連続可変 約1～40回転/分
• NTLog Basic によるプロセスデータ記録（USB）
• タッチ操作コントローラー B510（5プログラム × 4セグメント）

オプション装備

• 作業管内部温度測定による充填制御
• 温度均一性を高める3ゾーン制御
• リブ付きや混合用の改良リアクターなど、チャージ混合を向上させるリアクターオプション
• 不燃性プロセスガス用のガス供給システム25（気密ロータリー出力付き）
• 水素用途向けガス供給パッケージ4
• 作業管の排気用真空パッケージ（ポンプにより約10⁻² mbarまで）
• 装填/取出しを容易にする左右傾斜機構（傾けて充填、処理後反対側に傾けて排出。リアクターの取り外し不要）
• 混合用石英リアクター（パドル内蔵）で混合性を改善
• スイッチ装置とコントローラーを内蔵した架台仕様、キャスター付き
• 監視・文書化・制御用 VCD ソフトウェアパッケージ

主要仕様（抜粋）

• RSRB 80/500/11 — Tmax 1100 °C; 外形 約1200×445×580 mm; 管外径 76 mm; 加熱長 500 mm; 恒温長（1/3ゾーン）170/250 mm; 管長 1140 mm; 定格電力 6.6 kW; 三相; 質量 約100 kg
• RSRB 80/750/11 — Tmax 1100 °C; 外形 約1450×495×630 mm; 管外径 76 mm; 加熱長 750 mm; 恒温長 250/375 mm; 管長 1390 mm; 10.6 kW; 三相; 質量 約115 kg
• RSRB 120/500/11 — Tmax 1100 °C; 外形 約1200×445×580 mm; 管外径 106 mm; 加熱長 500 mm; 恒温長 170/250 mm; 管長 1140 mm; 6.6 kW; 三相; 質量 約105 kg
• RSRB 120/750/11 — Tmax 1100 °C; 外形 約1450×495×630 mm; 管外径 106 mm; 加熱長 750 mm; 恒温長 250/375 mm; 管長 1390 mm; 10.6 kW; 三相; 質量 約120 kg
• RSRB 120/1000/11 — Tmax 1100 °C; 外形 約1700×495×630 mm; 管外径 106 mm; 加熱長 1000 mm; 恒温長 330/500 mm; 管長 1640 mm; 13.7 kW; 三相; 質量 約125 kg

特長 / 技術情報

• シリーズ: RSRB — バッチ運転向け回転式管状炉
• 最高温度: 最大1100 °C
• 駆動速度: 約1–40回転/分で調整可能（ベルトレス駆動オプションあり）
• 作業管: 石英ガラス（両端開放、片側閉鎖、混合リアクターなどのオプション）
• 加熱: 標準は単一ゾーン、オプションで3ゾーン制御
• 制御・記録: NTLog Basic、B510タッチコントローラー、VCDソフトウェアオプション
• 雰囲気処理: 非可燃ガスパッケージ、H2用パッケージ、真空パッケージ（ポンプにより約10⁻² mbarまで）
• 付属品: 気密ロータリー出口、ガス冷却器、充填用熱電対、傾斜装置、架台と制御盤、キャスター等
• 構造: 通気式二重外装のステンレス製筐体、CLP非該当の断熱材使用
