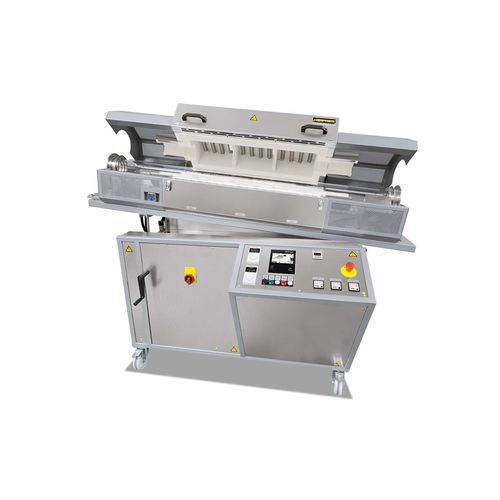

加熱管状炉 RSRC series

一般用途実験用真空

概要
RSRCシリーズの回転管状炉は、管をわずかに傾け回転させることにより、連続搬送されるバルク材を短時間で加熱する用途向けに設計されています。材料は上端から供給され、加熱ゾーンを通過して下端で排出されます。滞留時間は傾斜角、回転速度、管長で設定します。オプションの閉式供給系により、定義雰囲気下や真空下での処理が可能です。作業管材質はプロセスと要求温度に応じて選択します。

標準装備

• 最高温度オプション：1100 °C（石英管、熱電対 N 種）および1300 °C（セラミック C 530 管、熱電対 S 種）
• 低騒音の固体リレー制御ヒーター
• 支持管上に配置された自由放射式ヒーターエレメント
• 低外面温度と高い安定性を実現する二重壁換気ステンレス筐体
• RCF（耐火セラミック繊維）を含まない断熱材の採用
• 駆動調整範囲 約0.5–20 rpm、傾斜角デジタル表示
• 作業管の交換が容易な開閉式炉体（開口温度 < 180 °C）
• 手動スピンドル（ハンドル）による傾斜調整、制御盤内蔵、キャスター付のコンパクト設計
• NTLog Basic（USB記録）およびタッチ操作コントローラ B500（5プログラム×4セグメント）

機能と装備（詳細）
回転・傾斜した作業管により、傾斜角、回転速度、管長でスループットと滞留時間を制御します。オプションの閉式給排気系により、保護ガス雰囲気や真空下での運転が可能です。作業管は石英、セラミック、金属など用途に応じて選択可能です。

追加装備 / オプション

• 作業管内温度計測による装入制御
• 温度均一性を改善する3ゾーン制御
• 代替作業管、石英バッチ反応器（Tmax 1100 °C）
• 1500 °C までの高温仕様は問合せ
• 振動チャネルや粉体排出管（大気プロセス向け）
• 5 L 程度の連続供給システム（定義雰囲気/真空）：ステンレスホッパー（電動振動装置付）、入口側スクリューフィーダ（ピッチ10/20/40 mm、0.25–20 rpm）、出口側ガラス回収ボトル
• 非可燃ガス用ガス供給パッケージ（例：26）、水素用パッケージ（例：4）；使用ポンプにより概ね 10−2 mbar まで到達可能な真空パッケージ
• 監視・記録・制御用 VCD ソフトウェアパッケージ

技術仕様（抜粋）
型式 | Tmax (°C) | 外形 幅 (mm) | 奥行 (mm) | 高さ (mm) | 管外径 (mm) | 管長 (mm) | 恒温長 1ゾーン / 3ゾーン (mm) | 電力 (kW) | 電源 | 重量 (kg)
RSRC 80/500/11 | 1100 | 1770 | 1050 | 1310 | 80 | 500 | 170 / 250 | 6.7 | 三相 | 305
RSRC 80/750/11 | 1100 | 2020 | 1050 | 1360 | 80 | 750 | 250 / 375 | 10.8 | 三相 | 340
RSRC 120/1000/13 | 1300 | 2270 | 1050 | 1360 | 110 | 1000 | 330 / 500 | 13.9 | 三相 | 350

特長 / 仕様概要

• シリーズ：RSRC（連続供給向け回転管炉）
• 作業管径：Ø80 mm / Ø110 mm、長さ例：500 / 750 / 1000 mm
• 回転速度：約0.5–20 rpm（可変）／傾斜手動調整
• コントローラ：B500（タッチ）；データ記録：NTLog Basic（USB）；VCDオプション
• 供給オプション：振動ホッパー、スクリューフィーダ各種、回収瓶
• 処理雰囲気：大気、保護ガス、H2、真空（概ね 10−2 mbar まで）
• 構造：二重壁換気筐体（SUS）、RCF不使用の断熱材
