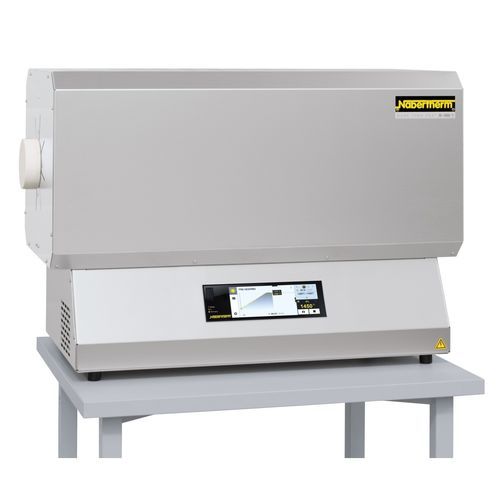

熱処理管状炉 RHTC 80/230/16

加熱一般用途空気式

説明
RHTCシリーズのこのコンパクトな管状炉は、SiC棒状発熱体と制御盤（タッチコントローラー P580）を備えています。多様な高温プロセスに適合し、優れた温度均一性とアクセサリー取付けの柔軟性を提供します。産業用途向けに設計されています。

標準装備

• 最高温度 1600 °C（連続運転の推奨作業温度 1500 °C）
• 作業管に平行配置された SiC 棒状加熱体により高い均一性を実現
• セラミック作業管 C 799（空気中運転用ファイバープラグ 2 個付）
• 二重構造の通気ステンレス筐体、アクティブ冷却による低表面温度
• EC 規則 No.1272/2008 に分類されない断熱材を使用（RCF 不使用）
• S 型熱電対、低騒音動作のソリッドステートリレー
• プロセスデータ記録用 NTLog Basic（USB）、P580 コントローラー（タッチ、50 プログラム × 40 セグメント）

付加装備

• 炉と荷の保護用に切断温度を調節可能な過温度リミッタ
• 作業管内温度計測による装入（チャージ）制御
• ガス供給パッケージ（1、2、4）および関連構成
• プロセス制御・監視・記録用 VCD ソフトウェアパッケージ

技術仕様（抜粋）
型式 | 最高温度 (°C) | 外形 W x D x H (mm) | 管外径 Ø (mm) | 加熱長 (mm) | 恒温域 ±5 K (mm) | 管長 (mm) | 接続電力 (kW) | 電源 | 重量 (kg)
RHTC 80/230/16 | 1600 | 600 x 440 x 585 | 80 | 230 | 120 | 600 | 7.4 | 三相 | 50
RHTC 80/450/16 | 1600 | 820 x 440 x 585 | 80 | 450 | 210 | 830 | 11.0 | 三相 | 70
RHTC 80/710/16 | 1600 | 1075 x 440 x 585 | 80 | 710 | 345 | 1080 | 13.4 | 三相 | 90

注意
表示値は管外での値です。管内温度との差は最大で +50 K 程度生じる場合があります。外形寸法はオプションにより変わります。接続電力は標準仕様に対するもので、オプションにより増える場合があります。ガス供給構成によっては Tmax が 1500 °C に制限される場合があります。

特長 / 技術概要

• 高温均一性を実現する SiC 棒状発熱体；発熱体は容易に交換可能
• 最大温度 1600 °C（連続使用は 1500 °C 推奨）
• セラミック作業管 C 799、S 型熱電対対応
• P580 コントローラー統合と NTLog Basic による USB 記録
• 二重構造の通気筐体とアクティブ冷却による低表面温度
• オプション：過温度保護、装入温度制御、ガス供給パッケージ等
