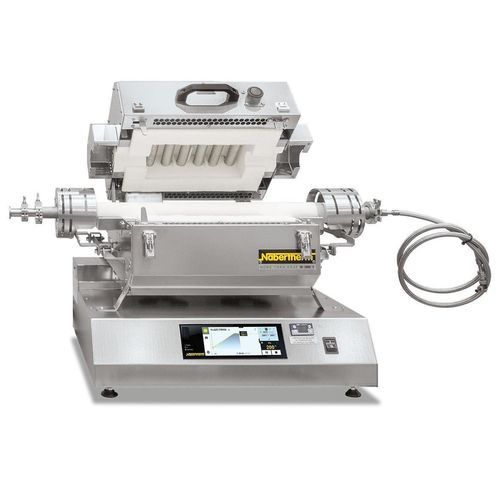

科学調査管状炉 RS 50/250/11

実験用多目的真空

製品概要 RSシリーズのトランク型（開閉式）管状炉は水平運転を基本とし、オプションの架台で垂直運転に対応可能です。開口構造により作業管の交換が迅速かつ安全に行え、異なる材質・径の管を使用できます。最高温度は1300 °Cまで、加熱長は250 mm〜1000 mmの構成が用意されています。各種の供気／真空パッケージにより保護ガス雰囲気、プロセスガス、真空での処理が可能です。標準コントローラまたはPLCによる自動制御とデータ記録に対応します。

標準装備

• 最高温度：1100 °C または 1300 °C
• 加熱長さ：250–1000 mm
• 最大作業管外径：最大170 mm
• 一体ゾーン構成（3ゾーンはオプション）
• 二重外殻・通気式ステンレス鋼筐体により低外面温度と高い剛性
• 発癌性分類されるRCF（ケイ酸アルミニウムウール）不使用の断熱材
• 卓上型、外部制御盤およびコントローラを含む構成
• 2 mの接続ケーブル（メタル保護スリーブ付）
• 開閉式構造；開口温度 < 180 °C
• セラミック製作業管 C 530（空気運転用ファイバープラグ2個付）
• 熱電対：N型（1100 °C）またはS型（1300 °C）
• 低騒音動作のための半導体リレー
• 支持管上の加熱要素による自由放射加熱
• コントローラ C550（タッチ、10プログラム×20セグメント）；NTLog Basic によるUSB記録

付属/オプション

• 垂直設置用架台
• 異径管対応の管アダプタシェル
• 作業管内温度測定による装入（ロット）制御

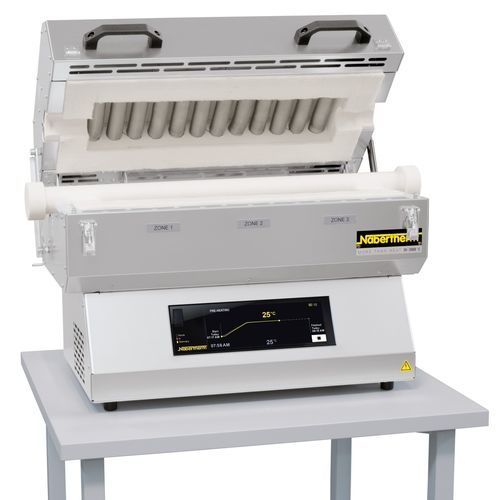

• 温度均一化を高める3ゾーン制御
• 作業管および炉料の加速冷却用冷却システム
• 不燃性プロセスガス用供給パッケージ（1、1.5、2）
• 水素用供給パッケージ4
• 作業管の排気用真空パッケージ
• プロセス監視・記録・制御用 VCD ソフトウェアパッケージ

技術仕様（選択モデル）
型式; 最高温度 (°C); 外形寸法 RS-水平 幅×奥行×高さ (mm); 制御盤 幅×奥行×高さ (mm); 管外径 最大 (mm); 加熱長 (mm); 接続容量 (kW); 電源; 重量 (kg)
RS 50/250/11; 1100; 600×470×515; 600×450×218; 50; 250; 2,0; 単相; 36
RS 120/500/11; 1100; 670×515×590; 600×450×218; 120; 500; 6,7; 三相; 56
RS 170/750/11; 1100; 920×550×640; 600×450×218; 170; 750; 10,7; 三相; 84
RS 170/1000/11; 1100; 1170×550×640; 600×450×218; 170; 1000; 13,8; 三相; 97
RS 50/250/13; 1300; 600×470×515; 600×450×218; 50; 250; 2,0; 単相; 37
RS 120/500/13; 1300; 670×515×590; 600×450×218; 120; 500; 6,7; 三相; 56
RS 170/750/13; 1300; 920×550×640; 600×450×218; 170; 750; 12,1; 三相; 85
RS 170/1000/13; 1300; 1170×550×640; 600×450×218; 170; 1000; 13,8; 三相; 98

技術的特徴

• RSシリーズ：トランク型管状炉（研究室／プロセス用途）
• 最高温度：最大1300 °C（1100 °C版あり）
• 加熱長：250–1000 mm、管外径最大170 mm
• 開閉式で作業管の迅速交換が可能；開口温度 < 180 °C
• 均一化向上のための3ゾーンオプション
• 水素対応を含む各種ガス／真空パッケージ対応
• 制御：C550 タッチコントローラ、PLC、VCD；NTLog によるデータ記録
• RCF 不使用の断熱材により規制対応
