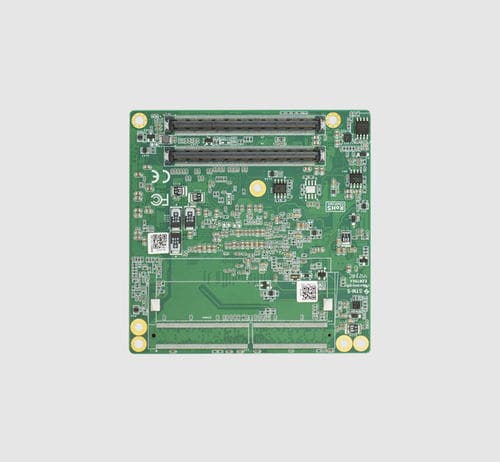

コントロールモジュール ECM-SKY6U2

データ処理用遠隔監視USB

製品概要
ECM-SKY6U2は、Intel第6世代Skylake-U低消費電力プロセッサを搭載したCOM Express Type 6 Compactモジュール（95×95mm）です。15WのTDPとDDR4メモリ対応により、コンパクトな筐体で演算性能とグラフィックス性能のバランスを必要とする産業向け組込み用途に適しています。

主な特長

• CPU選択肢：Intel Skylake-U i7-6600U / i5-6300U / i3-6100U（2コア/4スレッド、TDP 15W）
• フォームファクタ：COM Express Type 6 Compact、95×95 mm
• デュアルチャネルDDR4 2133MHz、最大16GB（2×SO-DIMM）
• 拡張：1×PCIe x4（オプションで1×PCIe x2 + 2×PCIe x1）
• ディスプレイ：DDI（HDMI/DVI/DP）、VGA、eDP/LVDS — DP/eDP最大4096×2304@60Hz、HDMI最大4096×2304@24Hz
• 統合I/O：Intel i219 ギガビットLAN、4×USB3.0、4×USB2.0、3×SATA3.0（CPU依存）、1×COM、HDAオーディオ、8-bit GPIO、TPM2.0
• 動作温度：0~60°C、保存温度：-40~85°C、電源入力：ATX/AT

製品説明
ECM-SKY6U2はSkylake-Uプロセッサを採用し、Intel HD Graphics 520による効率的なデュアルコア性能を提供します。これは、消費電力に制約のある環境でのHMIや制御用途、グラフィック要件のある組込み機器に適しています。95×95mmのCOM Express Type 6 Compact規格により、産業用パネルや携帯型テスタ、スペース制約のある組込みコントローラへの組込みが可能です。

メモリは2スロットのSO-DIMMでDDR4 2133MHzのデュアルチャネル構成、最大16GBをサポートし、軽いマルチタスクに対応します。拡張はPCIe x4（x2 + x1 + x1へ構成可能）を通じて行い、無線モジュールやI/Oアダプタ、データ収集カードなどの小型拡張カードを接続できます。

用途

• 産業用パネルPCおよびHMI
• 携帯型試験・検査機器
• 組込み制御端末およびゲートウェイ
• 車載インフォテインメントおよびキオスク
• 医療モニタリングやスマートリテール機器（サイズ・消費電力が制約となる場面）

仕様

• 型番: ECM-SKY6U2
• フォームファクタ: COM Express Type 6 Compact (95×95 mm)
• CPU: Intel Skylake-U i7-6600U / i5-6300U / i3-6100U (2C/4T、i7は最大3.4GHz)、TDP 15W
• チップセット: SoC
• メモリ: DDR4 2133MHz、2×SO-DIMM、最大16GB
• PCIe: 1×PCIe x4（オプションで1×PCIe x2 + 2×PCIe x1）
• ディスプレイ出力: DDI（HDMI/DVI/DP）、VGA、eDP/LVDS；DP/eDP最大4096×2304@60Hz、HDMI最大4096×2304@24Hz
• I/O: 4×USB3.0、4×USB2.0、1×COM、1×HDAオーディオ、8-bit GPIO、LPC、SMBus
• ネットワーク: 1×Gigabit LAN (Intel i219)
• ストレージ: 最大3×SATA3.0（CPU依存）
• セキュリティ: TPM 2.0
• 電源入力: ATX/AT、最大消費電力54W
• 動作温度: 0~60°C、保存温度: -40~85°C
• 対応OS: Windows 10 1809、Yocto 2.4 Rocko
