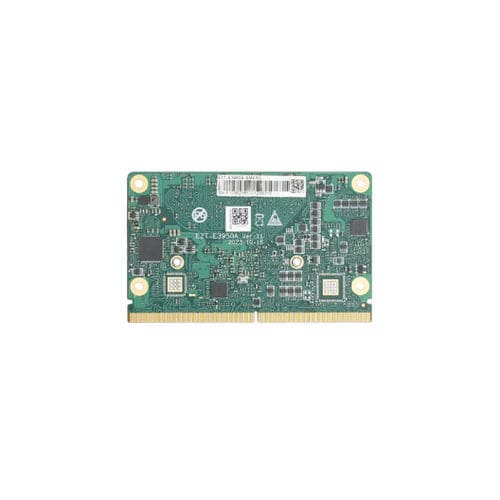

遠隔監視モジュール EZT-E3950

USB

製品概要
EZT-E3950A(B)は、Intel Atom X7-E3950を搭載したSMARC 2.11準拠のコアモジュールです。オンボードLPDDR4メモリと豊富なI/O（CSI/SDIO/UART/I2C等）を備え、デュアルディスプレイおよびカメラ入力に対応し、IoTゲートウェイや組込みビジョン、軽量エッジコンピューティング機器向けに設計されています。

主な特長

• Intel Atom X7-E3950、4コア/4スレッド、2.0 GHz（最大2.6 GHz）、TDP 10 W
• オンボードLPDDR4（1600/2133/2400 MHz）、最大8 GB
• 1× PCIe 2.0 x4拡張、1× SATA 3.0、64 GB eMMC（オプション）
• デュアルディスプレイ出力（eDP→LVDS + DDI を HDMI/DP に設定可能）、DPは最大4096×2160@60Hz対応
• 2× USB 3.0、4× USB 2.0；Intel i211-AT ギガビットLAN（1ポート、オプションで2ポート）；1× HDA オーディオ
• 2× CSI カメラインターフェース；1× SDIO；4× UART；5× I2C；1× SPI；1× SMBUS；1× 8bit GPIO
• SMARC 2.11 フォームファクタ、82 × 50 × 1.2 mm；動作温度 0°C～60°C

技術仕様
型番：EZT-E3950A(B)
タイプ：SMARC 2.11 コアモジュール
プロセッサ：Intel Atom X7-E3950（4コア/4スレッド）
ベース周波数：2.0 GHz（最大2.6 GHz）
キャッシュ：2 MB L3
TDP：10 W
メモリ：オンボード LPDDR4 1600/2133/2400 MHz、最大8 GB
ストレージ：64 GB eMMC（オプション）+ 1× SATA 3.0
拡張：1× PCIe 2.0 x4
ディスプレイ：eDP→LVDS + DDI（HDMI/DPに設定可能）；DP 4096×2160@60Hz、HDMI 3840×2160@30Hz、eDP 3840×2160@60Hz、LVDS 1368×768@60Hz
USB：2× USB 3.0、4× USB 2.0
ネットワーク：Intel® Ethernet Controller i211-AT（1× LAN、オプションで2× LAN）
オーディオ：1× HDA
GPIO/シリアル/バス：1× 8bit GPIO、4× UART、5× I2C、1× SPI、1× SMBUS
カメラ/I/O：2× CSI、1× SDIO
電源：DC 5V ±5%
ボタン：1× Power Button；1× Reset Header Pin
動作温度：0°C～60°C
保管温度：-40°C～85°C
湿度：5%～85%（0～45°C 非結露）
寸法：82 × 50 × 1.2 mm
PCB色：グリーン
対応OS：Windows 10 (1809/1607)、Linux、Yocto YP2.5(4.14)/YP2.7(4.19)

用途

• 産業用ゲートウェイおよびプロトコルコンバータ
• 組込みビジョンシステムおよびスマートカメラ
• デジタルサイネージおよびインタラクティブ端末
• 軽量エッジコンピューティングおよびIoT機器

互換性とソフトウェア
Windows 10 および主要な Linux ディストリビューションをサポート。Yocto BSP を提供。Intel イーサネットと一般的な表示インターフェース用のドライバを提供し、統合と開発を支援します。
