遠隔監視モジュール ECD-TYPE7A

USB

製品概要

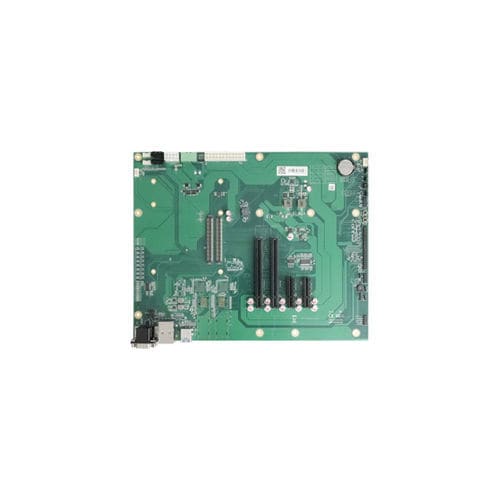

ECD-TYPE7AはCOMe Express Type 7キャリアボードで、Type 7コアモジュール向けに設計されています。ATX寸法（304.8×243.8mm）に準拠し、ネットワーク通信やサーバークラス用途に適した拡張性とI/Oを提供します。

製品の特長

• COMe Express Type 7キャリアボード、Type 7コアモジュール用に設計
• ATXサイズ：304.8×243.8mmで十分な拡張スペースを確保
• PCIe拡張：1×PCIe x16＋1×PCIe x8＋2×PCIe x4でマルチカード展開をサポート（高速NIC、NVMe HBA、FPGAアクセラレータ等）
• ストレージとI/O：2×SATA3.0、前面4×USB3.0、1×RJ45ネットワークポート
• シリアルポート（2系統）：2×DB9（RS232）による産業用通信
• デバッグ・開発用インターフェース：CPLD、CGBC、LPC、2×I2C、GPIO、FPANEL
• フロントパネル信号：PWR、HDD LED、RST、FPANEL；SleepおよびLIDボタン対応
• 二重電源入力：ATX（VCC）およびDC 12–19V
• 動作温度：0–60°C；保管温度：-40–85°C
• 対応OS：Windows、Linux

仕様

• 型番：ECD-TYPE7A（COMe Express Type 7キャリアボード）
• サイズ：304.8×243.8mm（ATX）
• 対応モジュール：Type 7コアモジュール
• PCIeスロット：1×x16、1×x8、2×x4
• SATA：2×SATA3.0
• USB：前面4×USB3.0
• ネットワーク：1×RJ45
• シリアル：2×DB9（RS232）
• デバッグインターフェース：CPLD、CGBC、LPC、2×I2C、GPIO、FPANEL
• フロントパネル信号：PWR、HDD LED、RST、FPANEL
• ボタン：Sleep、LID
• 電源入力：ATX（VCC）／DC 12–19V
• 動作温度：0–60°C
• 保管温度：-40–85°C
• 対応OS：Windows、Linux
