遠隔監視モジュール ECM-TYPE6A

USB

製品概要

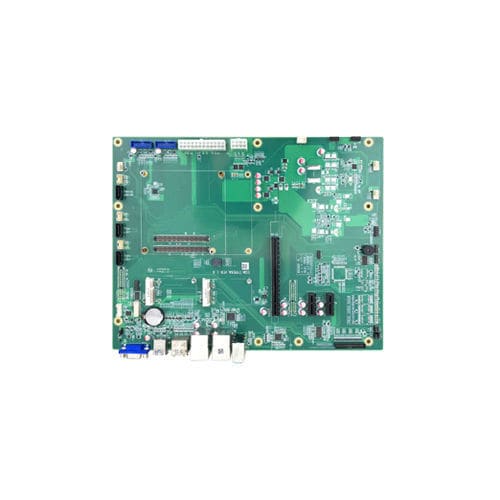

ECM-TYPE6Aは高性能組込み用途向けに設計された産業用COM-Express Type 6キャリアボードです。COM-Express Type 6のBasicおよびCompactモジュールに対応し、産業機器、医療機器、デジタルサイネージ、監視システム向けに充実したI/O、ストレージ、拡張機能を提供します。

主な特徴

• COM-Express® Type 6モジュール（COM-E 220ピン）に対応
• ストレージ：3×SATA 3.0および1×mSATAをサポート
• 4系統の独立ディスプレイ出力：2×DDI（HDMI/DPに設定可能）、1×DDI（VGAに設定可能）、1×LVDS（eDP選択可）
• 拡張スロット：1×PCIe x16、1×PCIe x4、2×PCIe x1、1×Mini PCIe
• USB：4×USB 3.0（前面2、ヘッダ2）および4×USB 2.0（前面）
• シリアル・I/O：4×DB9（SIO）、2×RS232ヘッダ、1×8ビットGPIO、1×LPT、LPC
• ネットワーク：2×RJ45 ギガビットイーサネット
• 電源モード：ATXまたはATを選択可能

技術仕様

• 型番：ECM-TYPE6A
• 寸法：304.8×243.84×4.2 mm
• 表示機能：最大4画面の独立表示（HDMI, DP, VGA, LVDS/eDP）
• ストレージインターフェース：3×SATA 3.0、1×mSATA
• PCIe：1×x16、1×x4、2×x1
• シリアルポート：合計6 COM（4×DB9 + 2×RS232ヘッダ）
• USB：2×USB3.0（前面）、2×USB3.0（ヘッダ）、4×USB2.0（前面）
• イーサネット：2×RJ45 10/100/1000 Mbps
• オーディオ：1×3.5 mmジャック
• 電源コネクタ：ATX (VCC, VSB) / AT (VCC)
• 動作温度：-20～70 °C、保存温度：-40～85 °C、動作湿度：10～90% 非結露
• PCB色：グリーン
• 対応OS：Windows、Linux
