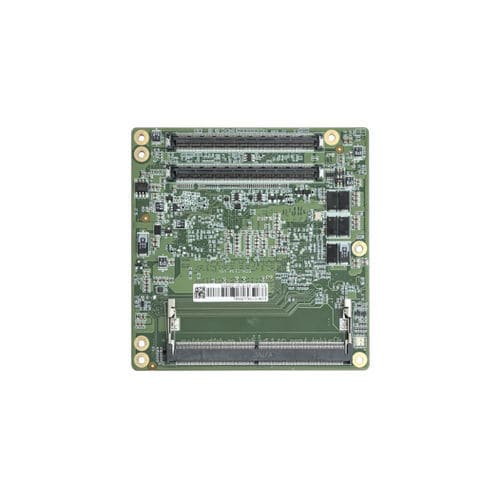

データー転送モジュール ECM-C134

コントロールデータ処理用遠隔監視

製品概要
ECM-C134はIntel Core U300E低消費電力プラットフォームを採用したCOM Express Type 6コンパクトモジュールです。5コア/6スレッド（最大4.3GHz、TDP 15W）を95×95 mmのCOM-Express Type 6 Compactフォームファクタに実装し、DDR5 4800MHzで最大64GBをサポートする、小型で省電力の計算コアです。産業用HMI、スマート小売端末、IoTエッジ機器に適します。

技術仕様
CPU：Intel Core U300E（5C/6T、最大4.3GHz、8MBキャッシュ、15W）。フォームファクタ：COM-Express Type 6 Compact（95×95 mm）。メモリ：DDR5 Non-ECC 4800MHz、最大64GB、1×SO-DIMM（オプション 2×SO-DIMM）。PCIe：2×PCIe Gen4 x4、1×PCIe Gen4 x2、2×PCIe Gen4 x1。ネットワーク：Intel i226-V コントローラ、最大2.5GbE。表示：独立3出力（2×HDMI 1.4、LVDS デュアルチャネル；eDPはオプション）。USB：4×USB3.0、8×USB2.0。内部インターフェース：2×SATA3.0、HDAオーディオ、2×COM、8-bit GPIO、ウォッチドッグ、LPC、SMBUS。電源：Vin 8.5–20V（±5%）；ATX/AT対応。寸法：95×95 mm。環境：動作 0–60°C；保管 -40–85°C。対応OS：Windows 10、Linux。

主な特徴

• Intel Core U300E プロセッサ、5コア/6スレッド、15W 低消費電力TDP
• スペース制約のあるシステム向けのCOM-Express Type 6 Compact 95×95 mm
• DDR5 4800MHz をサポートし最大64GBのメモリ帯域を確保
• PCIe Gen4 マルチチャネル拡張と Intel i226-V 2.5GbE ネットワーク
• 3画面表示対応と豊富な産業用I/Oにより HMI や組込み用途に対応

仕様

• モデル：ECM-C134
• プロセッサ：Intel Core U300E（5C/6T、最大4.3GHz、8MBキャッシュ、15W）
• フォームファクタ：COM-Express Type 6 Compact（95×95 mm）
• メモリ：DDR5 Non-ECC 最大64GB（4800MHz）；1×SO-DIMM（オプション 2×SO-DIMM）
• PCIe：2×PCIe Gen4 x4；1×PCIe Gen4 x2；2×PCIe Gen4 x1
• Ethernet：Intel i226-V、10/100/1000/2.5Gbps
• 表示：2×HDMI 1.4；LVDS デュアルチャネル（eDP オプション）；HDMI 1920×1080@60Hz；LVDS 1920×1200@60Hz
• USB：4×USB3.0（5Gbps）；8×USB2.0（480Mbps）
• 内部インターフェース：2×SATA3.0（6Gbps）、HDAオーディオ、2×COM、8-bit GPIO、ウォッチドッグ、LPC、SMBUS
• 電源：Vin 8.5–20V（±5%）；ATX：12V、5VSB
• 寸法：95×95 mm
• 動作温度：0–60°C；保存温度：-40–85°C
• 対応OS：Windows 10、Linux
