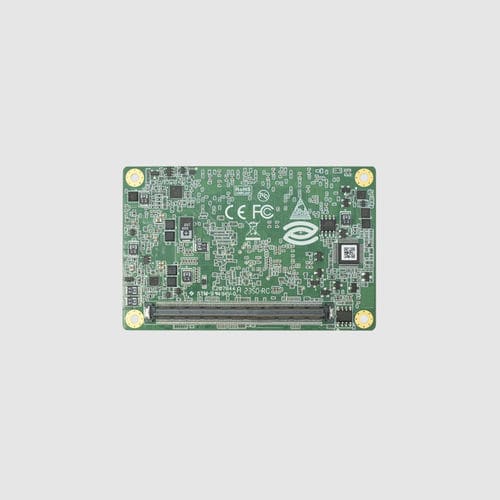

データー転送モジュール ECM-6202

コントロールデータ処理用遠隔監視

製品紹介
ECM-6202はIntel Elkhart Lake低消費電力プロセッサを搭載したCOM Express Type 10 Miniモジュールで、X6211E（2コア 3.0GHz, 6W）、J6426（4コア 2.0GHz, 10W）、J6412（4コア 2.6GHz, 10W）を選択可能です。COM Express Type 10 Miniフォームファクタ（84×55mm）は、狭小スペースの組込み機器への統合に適しています。

製品概要
ECM-6202は84×55mmのCOM Express Type 10 Mini基板にLPDDR4xメモリとeMMCストレージを実装し、6～10WのTDPで省電力な演算を提供します。IoTエッジゲートウェイや軽工業制御など、コンパクトかつ低消費電力を求める用途に適しています。

製品特徴

• Intel Elkhart Lakeプロセッサ：X6211E / J6426 / J6412（TDP 6～10W）
• COM Express Type 10 Miniフォームファクタ、84×55mm
• オンボードLPDDR4x 3200MT/s、最大16GB
• オンボードeMMC 64GB、2× SATA3.0および1× PCIe x4（4× x1に分割可能）
• Intel i225‑Vによる2.5GbEネットワーク、2× USB3.0、8× USB2.0
• 表示出力：1× シングルチャネルLVDS（eDPオプション）＋1× DDI（DP++）、DP1.4aで最大4096×2304@60Hz
• 動作温度 -10～50°C、広入力9～21V（ATX/AT）

詳細説明
本モジュールはオンボードLPDDR4x 3200MT/sを最大16GBまで搭載し、eMMC 64GBを内蔵して外部ストレージなしでの動作が可能です。拡張は2× SATA3.0（6Gbps）および1× PCIe x4（4× x1に分割可能）に対応します。ネットワークはIntel i225‑Vで2.5GbEをサポートします。映像出力は1× シングルチャネルLVDS（eDPオプション）と1× DDI（DP++）を備え、DP1.4aで4096×2304@60Hzまで対応します。

インターフェースは2× USB3.0、8× USB2.0、8ビットGPIO、2× UART、1× HDA、1× LPC、1× SMBUSなどを提供します。ATX/ATデュアル電源モードに対応し、広入力9～21V、動作温度 -10～50°C、保存温度 -40～80°Cです。対応OSはWindows 10およびLinux。想定用途：IoTエッジゲートウェイ、軽工業制御、スマート小売端末、環境監視、携帯型医療機器など。

仕様 / 技術仕様

• 製品種別：COM Express Type 10 Miniモジュール
• 寸法：84×55mm
• プロセッサ：Intel Elkhart Lake X6211E（2コア 3.0GHz, 6W） / J6426（4コア 2.0GHz, 10W） / J6412（4コア 2.6GHz, 10W）
• チップセット：SoC
• メモリ：オンボードLPDDR4x 3200MT/s
• 最大メモリ：16GB
• メモリタイプ：オンボードLPDDR4x（はんだ実装）
• 内蔵グラフィックス：Intel UHD Graphics
• PCIe：1× PCIe x4（4× x1に分割可能）
• 表示出力：1× シングルチャネルLVDS（eDPオプション）＋1× DDI（DP++）；DP1.4aで最大4096×2304@60Hz
• USB：2× USB3.0；8× USB2.0
• シリアル：2× UART
• ネットワーク：1× 2.5GbE（Intel i225‑V）
• SATA：2× SATA3.0（6Gbps）
• ストレージ：オンボードeMMC 64GB
• オーディオ：1× HDA
• GPIO：8ビットGPIO
• 電源入力：広入力9～21V（ATX/AT）
• 動作温度：-10～50°C
• 保存温度：-40～80°C
• 対応OS：Windows 10 / Linux
