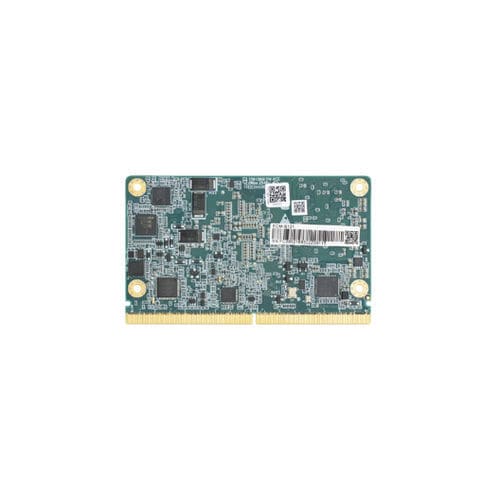

データー転送モジュール ECM-S121

データ処理用遠隔監視USB

製品概要
ECM-S121はIntel Alder Lake‑N N97プロセッサ（4コア／4スレッド、ベース2.0 GHz、TDP 12W）を搭載し、低消費電力でバランスの取れた計算性能を提供します。オンボードLPDDR5 4800MHzメモリを最大8GBまで搭載し、IBECCに対応してデータ信頼性を向上します。拡張・ストレージは1×PCIe 3.0 x4（3×PCIe x1または1×PCIe x2 + 1×PCIe x1に分割可能）、1×SATA3.0、64GBオンボードeMMCを備えます。ディスプレイは3出力（eDP/LVDSおよびDDIをHDMI/DP++に構成可能）をサポートし、最大4096×2160@60Hzに対応します。ネットワークは2×Intel i226‑AT 2.5GbEコントローラを搭載。電源入力はDC 4.75–5.25V。動作温度0–60°Cで、産業用オートメーション、エッジゲートウェイ、組込みシステムに適しています。

製品の特長

• Intel Alder Lake‑N N97プロセッサ、4コア／4スレッド、2.0 GHz
• オンボードLPDDR5 4800MHz、IBECC対応、最大8GB
• 1×PCIe 3.0 x4（3×PCIe x1 または 1×PCIe x2 + 1×PCIe x1に分割可能）
• ストレージ：1×SATA3.0 + 64GBオンボードeMMC
• 3系統ディスプレイ出力（eDP/LVDS、DDIをHDMI/DP++に構成可能）、4K@60Hz対応
• I/O：2×USB3.0 + 4×USB2.0；2×Intel i226‑AT 2.5GbE；1×HDA/I2S音声；1×13 GPIO
• SMARC 2.0標準モジュール、寸法 82×50×5.5 mm
• 動作温度：0 ~ 60°C
• 対応OS：Windows 10/11、Linux

仕様 / 技術仕様

• 型番：ECM-S121
• 製品種別：SMARC 2.0 コアモジュール
• プロセッサ：Intel Alder Lake‑N N97
• コア／スレッド：4／4
• ベース周波数：2.0 GHz
• L3キャッシュ：6 MB
• TDP：12 W
• チップセット：Alder Lake‑N SOC
• BIOS：AMI EFI BIOS
• メモリタイプ：LPDDR5 4800 MHz（IBECC対応）
• 最大メモリ：8 GB（オンボード）
• メモリソケット：オンボード
• 拡張スロット：1×PCIe 3.0 x4（構成可能）
• SATA：1×SATA3.0
• eMMC：64 GBオンボード
• ディスプレイ出力：3（eDP/LVDSおよびDDIをHDMI/DP++に構成可能）
• DP最大解像度：4096×2160@60Hz（DP 1.2）
• HDMI最大解像度：4096×2160@60Hz
• eDP最大解像度：1920×1080@60Hz
• LVDS最大解像度：1920×1200@60Hz
• USB 3.0：2×
• USB 2.0：4×
• イーサネットコントローラ：Intel® Ethernet Controller i226‑AT（10M/100M/1000M/2.5G）
• LANポート数：2×
• オーディオ：1×HDA/I2S
• GPIO：1×13 GPIO
• シリアル：1×COM（4‑Wire）＋3×COM（2‑Wire）
• SMBus：1×
• SPI：BIOSフラッシュ用
• eSPI：サポート
• I2C：サポート
• 電源タイプ：DC AT: VCC
• 供給電圧：DC 4.75 ~ 5.25 V
• 動作温度：0°C ~ 60°C
• 保存温度：-40°C ~ 85°C
• 動作湿度：5% ~ 85%（0~45°C、結露なし）
• 寸法：82 × 50 × 5.5 mm
• PCBカラー：緑
• 対応OS：Windows 10/11、Linux
