概要

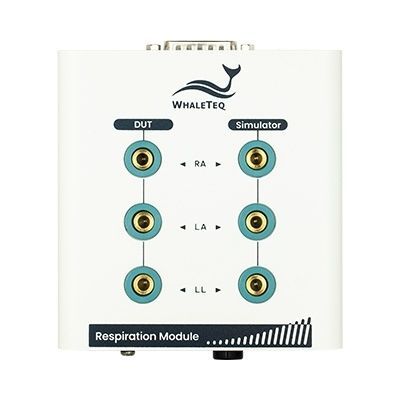

本Respiration Moduleは、SECG 5.0 AIO Multi Vital Sign Simulatorのインピーダンス呼吸信号シミュレーション機能を拡張し、より広いベースライン範囲と高解像度の変動テストをサポートします。患者モニタの呼吸測定アルゴリズムおよび信号処理システムの検証・バリデーションを目的としています。

ハイライト

• SECG 5.0 AIOの呼吸ベースライン範囲を500Ω–2500Ωから100Ω–4500Ωに拡張。
• インピーダンス変動の分解能を0.0Ω–10.0Ωに改善（0.0Ω–5.0Ω範囲で最小ステップ0.05Ω）。
• 生データ再生：臨床記録またはユーザー定義の波形を読み込み再生可能。注：呼吸シミュレーションはSECG 5.0 AIOのECGモードでのみ対応。

注文および梱包内容

• 部品番号：100-EC00006
• 型番：Respiration module
• モデル名：Respiration Module
• 梱包内容：Respiration module x1；Compound Terminal x5；BNCケーブル（バナナオス–バナナオス、31.5cm、赤）x3；BNCケーブル（バナナオス–バナナオス、31.5cm、黒）x1；DB15ケーブル（オス–メス、30cm）x1；接地ケーブル（ワニ口クリップ–リング端子、100cm）x1

呼吸パラメータ（概要）

• 呼吸数：1–200 BrPM（ステップ 1 BrPM）
• 吸気:呼気比：1:1、1:2、1:3、1:4、1:5
• インピーダンス変動（ΔΩ）：0.0–5.0Ω（ステップ 0.05Ω）；5.0–10.0Ω（ステップ 0.1Ω）
• 変動精度：±（設定値の2% + 0.1Ω）
• 選択可能なインピーダンスベースライン値：100、200、500、1000、1500、2000、2500、3000、3500、4000、4500 Ω
• ベースライン精度：±2%
• 呼吸リード：RA、LA、LL
• 無呼吸選択：1–60 秒/分
• 追加ノイズ選択：50、60、100、120、150、180、200、240 Hz；ホワイトノイズ
• 振幅：0.01–5 mV（ステップ 0.01 mV）
• 生データ再生サンプリング率：最大 10 kHz（ECG波形とインピーダンス呼吸信号の同時再生対応）
• 波形変調（ベースライン/振幅/周波数）：0–16%（ステップ 1%）

オプションアクセサリ（発注情報）

• K22-0300201 — BNCケーブル（バナナオス–バナナオス） (31.5cm) (赤)
• K22-0300301 — BNCケーブル（バナナオス–バナナオス） (31.5cm) (黒)
• K28-0300301 — DB15ケーブル（オス–メス） (30cm)
• K29-1000801 — 接地ケーブル（ワニ口クリップ–リング端子） (100cm)
• N54-0120013 — Compound Terminal

技術仕様

• 部品番号：100-EC00006
• モデル名：Respiration Module
• 対応製品：SECG 5.0 AIO Multi Vital Sign Simulator（呼吸シミュレーションはECGモードで対応）
• 呼吸数範囲：1–200 BrPM（ステップ 1 BrPM）
• 対応吸気:呼気比：1:1、1:2、1:3、1:4、1:5
• インピーダンスベースライン値：100–4500 Ω（選択可）
• インピーダンス変動分解能：0.0–5.0Ω（0.05Ωステップ）；5.0–10.0Ω（0.1Ωステップ）
• 変動精度：±（設定値の2% + 0.1Ω）
• ベースライン精度：±2%
• 対応リード：RA、LA、LL
• 無呼吸選択：1–60 秒/分
• 選択可能なノイズオプションとホワイトノイズ
• 信号振幅範囲：0.01–5 mV（ステップ 0.01 mV）
• 生データ再生サンプリング率：最大 10 kHz
• 波形変調：ベースライン/振幅/周波数 0–16%（ステップ 1%）
• 梱包内容：Respiration module x1；Compound Terminal x5；BNCケーブル（赤 x3、黒 x1）；DB15ケーブル x1；接地ケーブル x1
