電気安全試験機 HFCN

信号電気メス用

概要

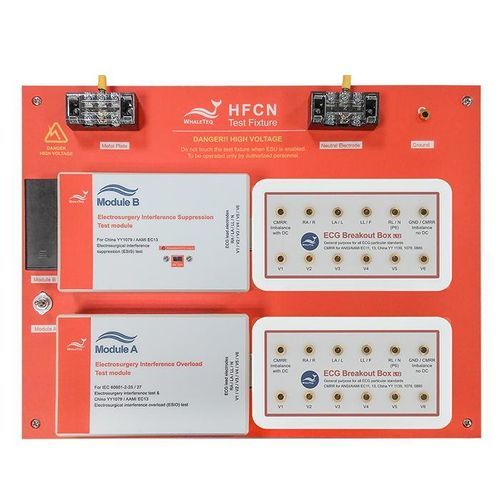

HFCN 試験治具は、電気手術機器の干渉（ESIO/ESIS）試験および IEC 60601 系列、China YY1079、AAMI EC13 への適合確認を目的とした高周波結合ネットワークです。デュアルテストモジュールとブレイクアウトボックスを組み合わせ、皮膚インピーダンスの再現と標準化された ECG シミュレーション経路を提供します。

特長

• モジュール A とモジュール B のデュアル構成により、ESIO/ESIS と ECG シミュレーションの機能を分離
• 皮膚インピーダンス再現回路：51 kΩ / 47 nF（C0G）を内蔵
• モジュール B の ECG シミュレータは ESIS 試験用に 1 mV ±10% の信号を生成
• 高い電力処理能力：試験治具定格 >300 W、非誘導性電力抵抗 200 W/個 指定
• 抵抗の誘導成分が小さい（<5 μH）および DC〜100 MHz の広帯域
• BB-C1 ブレイクアウトボックスおよび WhaleTeq SECG 4.0 / MECG 2.0 に対応

仕様
規格：IEC 60601-2-25/-2-27/-2-49:2011 Clause 202.6.2.101（電気手術干渉）；China YY1079:2008 Clause 5.2.8.13；AAMI EC13:2002 Clause 5.2.9.14（ESIO/ESIS）。試験治具定格電力：>300 W。抵抗の誘導成分：<5 μH。周波数範囲：DC〜100 MHz。電力抵抗：非誘導性、許容差 ±5%、TCR ±100 ppm/°C、200 W/個。皮膚インピーダンス再現：抵抗 51 kΩ ±5%、コンデンサ 47 nF ±5%（C0G）。ECG シミュレータ（モジュール B）：振幅 1 mV ±10%、パルス幅 75 ms ±10%、レート 73 ±3 bpm。

注文情報
部品番号：100-HF00101。モデル：HFCN — 電気手術干渉試験用高周波結合ネットワーク試験治具。標準パッケージ：テストモジュール A、テストモジュール B、ブレイクアウトボックス（BB-C1）。

オプションの校正サービスと保証延長
部品番号：YY0007 — モデル C3：3 年間の校正サービス（校正間隔 1 年）。部品番号：YY0008 — モデル R3：限定保証を 1 年から 3 年へ延長。

技術仕様

• 適用規格：IEC 60601-2-25/-2-27/-2-49:2011 Clause 202.6.2.101；China YY1079:2008 Clause 5.2.8.13；AAMI EC13:2002 Clause 5.2.9.14（ESIO/ESIS）
• 定格電力：>300 W
• 抵抗の誘導成分：<5 μH
• 周波数範囲：DC〜100 MHz
• 電力抵抗：非誘導性、許容差 ±5%、TCR ±100 ppm/°C、200 W/個
• 皮膚インピーダンス再現：51 kΩ 抵抗（±5%）、47 nF コンデンサ（±5%、C0G）
• ECG シミュレータ（モジュール B）：1 mV ±10% 振幅；75 ms ±10% パルス幅；73 ±3 bpm
• パッケージ：テストモジュール A、テストモジュール B、ブレイクアウトボックス（BB-C1）
