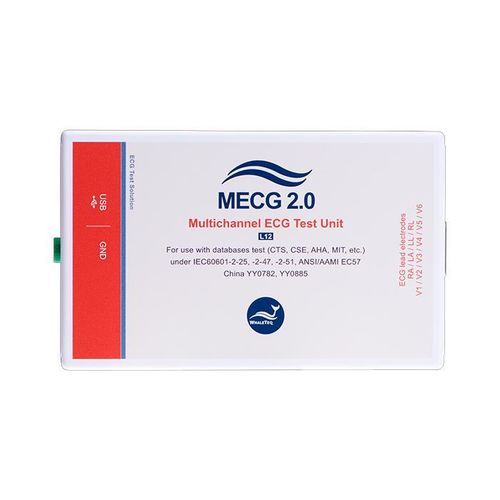

電気安全試験機 MECG 2.0

信号電圧心電図

概要
MECG 2.0 心電図（ECG）データベースプレーヤーは、最大8チャネルのアナログ信号を同時出力し、12誘導ECGシステムのアルゴリズム検証や装置試験に対応します。R&D、規格適合、診断アルゴリズムの検証を行うシステム／ソフトウェアエンジニア向けに設計されています。医療規格に準拠した試験信号を内蔵し、一般的なECGデータベースを直接読み込み／再生できます。国際医療規格（IEC 60601-2-25、IEC 60601-2-47、ANSI/AAMI EC57、YY0782、YY0885）に準拠しています。

主な機能

• 12誘導ECGシステムの検証向けに、8チャネル同時アナログ出力を提供。
• 医療規格準拠の内蔵データベース（例：CTS、CSE）および標準ECGファイル形式（EDF、AHA、CSE）に対応。
• 形式変換不要で一般的な研究用データベース（MIT、CU、NST、ESC）の直接ダウンロード／再生が可能。
• 生データ再生により、臨床記録波形やユーザー定義波形を再現し、アルゴリズム性能検証やAI学習データ作成に利用可能。
• バッチ再生やスクリプト駆動テストに対応した自動化用SDKを提供。
• コマンドリプレイ機能で、試験コマンドスクリプトを自動生成・編集し、コマンドファイルとして保存して再現性のある試験を実行可能。

ハイライト

• サンプリングレート：8チャネルで1 kHz、波形再現性を確保。
• 高出力分解能：MECG 2.0（2020）オプションは分解能を0.15 μVに向上させ、胎児心電図やSTセグメント変動など微細な波形特徴を正確に再現。
• 低出力ノイズで診断用フィルタの検証に適合（<5 μV 出力ノイズレベル）。

発注／パッケージ内容（標準 MECG 2.0 テストシステム）

• 型番：MECG 2.0（12誘導用16ビットDACを搭載した多チャネルECGシミュレータ：RA、LA、LL、N、V1–V6）。
• 付属品：MECG 2.0 × 1、ブレイクアウトボックス（BB-C1） × 1、ワイヤーバックル × 12、USBケーブル × 1、接地線 × 1。
• オプションソフトウェア：PhysioNet Non‑Invasive Fetal ECG Database対応のEDF再生（品番 HC0-ME0D001）。
• オプションアクセサリ：PC電源ノイズ低減用USBアイソレータ（品番 100-OT00001）。
• オプションの校正／保証パッケージあり（品番 YY0007、YY0008）。

ドキュメントとツール

• ソフトウェアパッケージ、データシート、ユーザーマニュアルは製品ドキュメントとして提供。
• 自動試験やユーザー開発アプリケーションとの統合に使用できるSDKを提供。

仕様／技術データ

• 出力チャネル：8出力（10リード電極に信号を供給し、被試験機器では12誘導として表示）。
• 電圧精度：MECG 2.0：500 μV以上で±1%、500 μV未満で±5 μV。MECG 2.0（2020）：100 μV以上で±1%、100 μV未満で±5 μV。
• 出力電圧分解能：MECG 2.0 は2.4 μV、MECG 2.0（2020）は0.15 μV。
• 出力電圧範囲：±5 mV（標準データベース/ECG振幅 +5 mV から -5 mV）。
• 出力ノイズレベル（0–150 Hz）：<5 μV。
• 時間精度：±1%（100 ppm 水晶基準使用時はシステム設計で0.1%未満）。
• サンプリングレート：1 kHz（8チャネル）。
• 電源：USB給電（5 V、0.2 A）。
• 動作環境：15–30 °C；10–95% RH。
