心電図ソフト RDCA

心臓病学用ECG用分析

概要

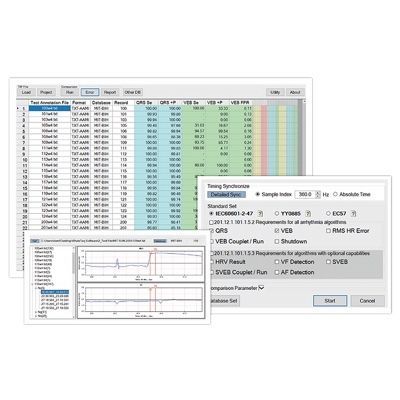

RDCA（Rhythm Database Comparison Software）は、アルゴリズムが生成したTest Annotation File（TAF）とReference Annotation File（RAF）を比較して、心電図（ECG）リズムアルゴリズムの検証を自動化します。本ツールは一致率を算出し、非準拠のタイムスタンプや波形領域を強調表示します。AI Syncによりファイル間の時間ズレを補正し、精度の高い比較結果を実現します。

機能

• TAF vs RAF のリズムデータベース比較と一致率出力
• デジタルおよびアナログ入力からの TAF 生成をサポート
• TAF と RAF 間の自動時間同期（AI Sync）
• ワンステップに近い操作：TAF を取り込み、2ステップで比較開始
• 非準拠のタイムスタンプや波形領域を可視化し、対象を絞ったデバッグを支援
• 比較結果のエクスポート: TXT、CSV、Excel、Word
• 一般的なリズムデータベース（AHA、MIT-BIH、CU、NST、ESC）を同梱し、DB Downloader を搭載
• RDCA Enterprise は追加/カスタムデータベースのインポートによる拡張検証に対応

ハイライト

• AHA、MIT-BIH、CU、NST、ESC の試験注釈ファイル比較に対応するワンストップソリューション
• 2ステップの高速比較で非準拠タイムスタンプを特定し、アルゴリズム調整を加速
• Enterprise エディションはカスタムデータベースのインポートにより検証範囲を拡張
• WhaleTeq の ECG テスト製品と組み合わせることで IEC 規格の適合試験の効率化に寄与

サポート規格およびデータベース（概要）
サポート規格: IEC 60601-2-47、ANSI/AAMI EC57、YY 0885。同梱データベース: AHA、MIT-BIH、NST、CU、ESC。

サポートされる試験オプション — 17 必要な能力（例）

• QRS Se、QRS +P
• VEB Se、VEB +P、VEB FPR
• VEB COU Se、VEB COU +P、VEB S_Run Se、VEB S_Run +P、VEB L_Run Se、VEB L_Run +P
• RMS 心拍数誤差
• 見逃しビート率、NおよびSの見逃し率、Vの見逃し率、Fの見逃し率、合計 SHUTDOWN 時間

サポートされる試験オプション — 25 オプションの能力（例）

• SVEB Se、SVEB +P、SVEB FPR
• SVEB COU Se、SVEB COU +P、SVEB S_Run Se、SVEB S_Run +P、SVEB L_Run Se、SVEB L_Run +P
• VF EP Se、VF EP +P、VF DU Se、VF DU +P、VF FPR、VF Time
• AF EP Se、AF EP +P、AF DU Se、AF DU +P、AF FPR、AF Time
• ST EP Se、ST EP +P、ST DU Se、ST DU +P

サポートされる TAF 形式
Binary‑MIT annotation (*.atr) およびテキストラベル形式: Text‑MIT (*.txt)、Text‑AHA (*.txt)、Text‑AAMI (*.txt)、Text‑AHA 2 fields (*.txt)、Text‑AAMI 2 fields (*.txt)。

サポートされる時間単位
Sample Index（100 Hz–1500 Hz）および Absolute Time。

レポート出力形式
TXT、CSV、Excel、Word。

注文情報（モデル / 部品番号）

• HB0-RDBA099 — 型番: RDCA Basic — 17 能力向けリズムデータベース比較ソフトウェア
• HB0-RDPR099 — 型番: RDCA Pro — 17 の必須能力に加え 25 のオプション能力をサポート
• HB0-RDEN099 — 型番: RDCA Enterprise — 17 必須、25 オプション、追加データベース対応

ドキュメントとツール（提供）

• RDCA アプリケーションソフトウェアパッケージ
• リリースノート
• データシート
• ユーザーマニュアル

技術仕様

• サポート規格: IEC 60601-2-47、ANSI/AAMI EC57、YY 0885
• 同梱データベース: MIT‑BIH、AHA、NST、CU、ESC
• 試験オプション: 17 必須および 25 オプションの能力セット（上記例）
• TAF 形式: Binary‑MIT (*.atr); テキスト形式 (MIT、AHA、AAMI、2 フィールド変種)
• 時間単位: Sample Index（100 Hz–1500 Hz）、Absolute Time
• レポート出力: TXT、CSV、Excel、Word
• AI Sync: 比較精度向上のための自動時間同期
• 入力: デジタルまたはアナログ信号テストから生成された TAF をサポート
