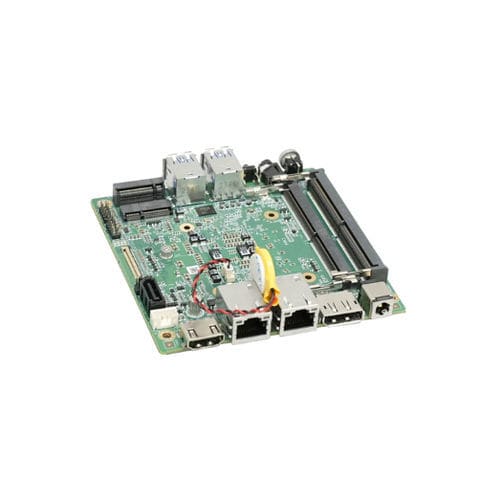

遠隔監視モジュール EMB-2121

ワイヤレスネットワークBluetooth

製品概要
EMB-2121 は Intel 第12/13世代 Alder Lake‑P / Raptor Lake‑P をベースとした 10×10 の工業用マザーボードです。100×100 mm の超小型フォームファクタとデュアルチャネル DDR5 メモリ対応により、HDMI2.0 + DP++ + eDP の三系統ディスプレイ出力と M.2 NVMe 拡張を備え、組込みおよび産業用エッジアプリケーション向けの高性能コンパクト計算プラットフォームを提供します。

主な特長

• Intel 第12/13世代 Alder Lake‑P / Raptor Lake‑P プロセッサ対応（i3-1220P / i5-1250P / i7-1270P）、28W TDP。
• 10×10（100×100 mm）ボード寸法で省スペース設置に対応。
• デュアルチャネル DDR5‑4800、2× SO‑DIMM で最大 64 GB。
• 2× RJ45 LAN（Intel i211 ギガビット）、デュアルネットワーク対応。
• 三系統ディスプレイ：1× HDMI2.0 + 1× DP++ + 1× eDP、高解像度および高リフレッシュに対応。
• 拡張：1× M.2 M‑Key 2280（NVMe PCIe 4.0 x4 / SATA3.0）+ 1× M.2 E‑Key（Wi‑Fi/Bluetooth）+ 1× SATA3.0。
• 広温設計：動作温度 -20 °C～60 °C、保存温度 -40 °C～85 °C。Windows / Linux 対応。

製品説明
EMB-2121 はデュアルチャネル DDR5‑4800 を 2 スロットの SO‑DIMM で最大 64 GB までサポートし、エッジでのデータ集約型ワークロードに十分なメモリ帯域を提供します。表示機能は本製品の強みで、HDMI2.0 と DP++ は 4096×2160@60Hz まで、eDP は 4096×2160@120Hz HDR まで対応し、高リフレッシュや高密度パネル要件を満たします。ストレージは 1× M.2 M‑Key 2280（NVMe PCIe 4.0 x4 または SATA3.0）と 1× M.2 E‑Key（無線モジュール用）、および 1× SATA3.0（2 ピン 5 V）で柔軟に拡張可能です。ネットワークは Intel i211 コントローラ採用の 2× RJ45（10/100/1000 Mbps）。I/O はリア 4× USB3.2 とヘッダ経由の 2× USB2.0。シリアル：1× RS232/485/422（2.0 mm）と前面シリアル。オーディオは ALC897 によるコンボジャック。電源・リセットボタン、オプションの TPM2.0、ウォッチドッグを搭載。電源は DC 12–19 V、150 W（DC ジャック）。産業用エッジコンピューティング、組込み制御、デジタルサイネージ、マシンビジョンなどのコンパクト導入に適しています。

用途

• 産業用エッジコンピューティング
• 組込み制御
• デジタルサイネージ
• マシンビジョン

仕様

• 型番：EMB-2121
• CPU：Intel 第12/13世代 Alder Lake‑P / Raptor Lake‑P — i3-1220P（10コア/12スレッド、3.3 GHz、12 MB キャッシュ、28 W）；i5-1250P（12コア/16スレッド、3.3 GHz、12 MB キャッシュ、28 W）；i7-1270P（12コア/16スレッド、3.5 GHz、18 MB キャッシュ、28 W）
• BIOS：AMI EFI、32 MB SPI BIOS、CMOS バックアップ
• メモリ：DDR5‑4800、2× SO‑DIMM、デュアルチャネル、最大 64 GB
• PCIe：1× PEG x4（PCIe Gen4）
• M.2：1× M.2 M‑Key 2280（NVMe PCIe 4.0 x4 または SATA3.0）；1× M.2 E‑Key（PCIe + USB2.0、Wi‑Fi/Bluetooth 用）
• SATA：1× SATA3.0（2 ピン 5 V）
• ディスプレイ出力：1× HDMI2.0（リア）；1× DP++（リア）；1× eDP（リア/ヘッダ）。HDMI2.0/DP 最大 4096×2160@60Hz；eDP 最大 4096×2160@120Hz HDR
• USB：リア 4× USB3.2；ヘッダ 2× USB2.0（2.0 mm 2×5 ピン）
• シリアル：1× RS232/485/422（2.0 mm）＋前面シリアル
• LAN：2× RJ45（Intel i211、10/100/1000 Mbps）
• オーディオ：コンボジャック（ALC897）
• ボタン：1× Power、1× Reset
• セキュリティ：TPM 2.0（オプション）
• ウォッチドッグ：対応
• 電源入力：DC 12–19 V、150 W
• 電源コネクタ：1× DC ジャック（アダプタ給電）
• 動作温度：-20 °C～60 °C
• 保存温度：-40 °C～85 °C
• ボードサイズ：10×10（100×100 mm）
• 基板色：グリーン
• 対応 OS：Windows / Linux
