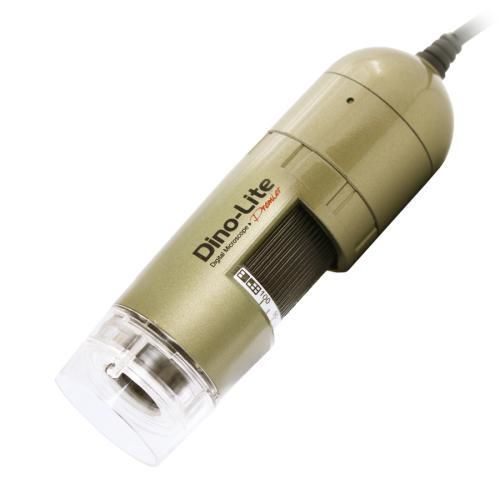

Videomicroscópio digital AM4113TL

para inspeçãode soldaportátil de mão

Visão geral
O AM4113TL é um microscópio digital USB Dino-Lite projetado para aplicações que exigem distância de trabalho estendida: até 151,0 mm a 20x e aproximadamente 46,6 mm a 90x. A maior distância de trabalho torna a série TL adequada para reparos, retrabalho e montagem, quando é necessário mais espaço em relação ao objeto.

Tabela de dados ópticos
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
20 | 151.0 | 19.6 | 15.6 | 6
30 | 101.0 | 13.0 | 10.4 | 3.4
40 | 77.2 | 9.8 | 7.8 | 2.2
50 | 64.1 | 7.8 | 6.3 | 1.65
60 | 56.2 | 6.5 | 5.2 | .
70 | 51.3 | 5.6 | 4.5 | .
80 | 48.3 | 4.9 | 3.9 | .
90 | 46.6 | 4.3 | 3.5 | 0.8
Os valores podem variar ligeiramente. Unidade = mm

Especificação
Iluminação

• Tipo de luz / LED: Branco
• Número de LEDs: 8
• LED on/off comutável: Yes
• Filtro infravermelho: IR cut-filter >650 nm
• Difusor disponível: No
• Filtro de emissão: No
• Polarizador: No

Óptica

• Aumento: 10x ~ 90x
• Macro zoom: No
• Distância de trabalho: Longa (ver tabela óptica)
• Tipo de lente: Vidro com revestimento antirreflexo

Sensor

• Tipo de sensor: CMOS
• Resolução: 1,3 Megapixel (1280x1024)
• Taxa máxima de quadros: 30 fps

Compatibilidade

• Interface: USB 2.0
• Sistemas operacionais: Windows 7, 8, 10 & 11; MacOS 10.9 e superiores
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Formatos de imagem suportados (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Formatos de vídeo suportados (Windows): WMV, FLV, SWF
• Formatos de imagem suportados (MacOS): JPEG, PNG
• Formatos de vídeo suportados (MacOS): MOV
• Padrões de imagem: DirectShow, UVC
• WiFi: Pronto para wireless, requer WF-10 WiFi streamer (opcional)

Carcaça

• Material da carcaça: Composite / plástico
• Bloqueio de ampliação: Yes
• Dimensões: 10,5 cm (C) x 3,2 cm (D)
• Peso: 105 g

Características

• Recurso especial: No
• Medição: Yes
• Calibração: Yes
• Microtouch sensor: Yes
• ESD seguro: No

Informações

• Conteúdo da embalagem: Microscope, carry pouch, software CD, calibration target, user manual
• Garantia: 2 anos (Europa)
• Aprovações regulatórias: CE, FCC, ROHS
• Faixa de preço indicativa: €350,00 - €500,00

Especificações técnicas

• Modelo: AM4113TL
• Marca: Dino-Lite
• Faixa de aumento: 10x - 90x
• Exemplos de distância de trabalho: 151.0 mm @20x; 46.6 mm @90x
• Resolução do sensor: 1,3 MP (1280x1024)
• Interface: USB 2.0
• LEDs: 8 LEDs brancos, comutáveis
• Lente: Vidro com revestimento antirreflexo
• Filtro IR: IR cut-filter >650 nm
• Dimensões: 10,5 cm x 3,2 cm
• Peso: 105 g
• Medição e calibração: Yes
• Conteúdo: Microscope, carry pouch, software CD, calibration target, user manual
• Garantia: 2 anos (Europa)
• Conformidade: CE, FCC, ROHS
