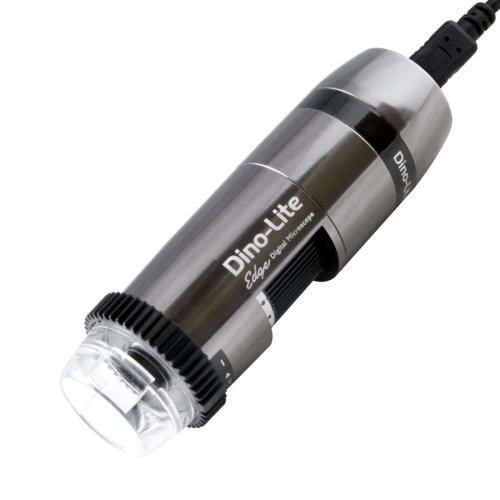

Videomicroscópio digital AM4917MZTL

para inspeçãopolarizadopolarizante

Visão geral
O Dino-Lite AM4917MZTL faz parte da série EDGE PLUS dentro da gama de longa distância de trabalho (LWD). Fornece aumento de 10–140x, sensor CMOS de 1,3 MP e interface USB 2.0 a 30 fps em um corpo metálico compacto. A longa distância de trabalho e o polarizador linear ajustável tornam-no indicado para inspeção de superfícies reflectivas ou irregulares em aplicações industriais. O modelo pode adquirir informações de profundidade analisando variações de foco para gerar dados topográficos (consulte o manual do produto).

Principais características

• Sensor EDGE PLUS 1,3 megapixel
• Aquisição de profundidade (dados topográficos)
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• Aumento 10–140x
• Longa distância de trabalho (LWD)
• Polarizador linear ajustável

Funções de imageamento
EDOF captura várias imagens em diferentes profundidades de foco e combina-as numa única imagem nítida para aumentar a profundidade de campo utilizável. EDR captura múltiplas exposições e funde-as para ampliar o alcance dinâmico. AMR detecta e armazena automaticamente o aumento com as imagens capturadas para simplificar as medições. O polarizador integrado reduz o brilho em amostras brilhantes como metais, plásticos, vidro e placas de circuito impresso. Nota: EDOF, EDR e a aquisição de profundidade são atualmente suportados apenas no Windows.

Dados ópticos
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Listed values may differ slightly · *Without front cap · Unit = mm

Especificações técnicas

• Brand: Dino-Lite
• Modelo / código do produto: AM4917MZTL EDGE PLUS
• Tipo de sensor: CMOS · Resolução: 1,3 MP (1280 x 1024)
• Taxa máxima de frames: 30 fps · Interface: USB 2.0
• Sistemas operativos: Windows 7/8/10/11, MacOS 11.1 e superiores
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Iluminação / LEDs: Branco, 8 LEDs, FLC (on/off)
• Filtro IR: IR cut-filter >650 nm · Difusor: N3C-D incluído
• Polarizador: Linear ajustável
• Aumento: 10x–140x · Zoom macro: Não · Distância de trabalho: Longa (LWD)
• Óptica: Lente de vidro com revestimento antirreflexo · Carcaça: Metal
• Bloqueio de aumento: Sim · Medição e calibração: Sim
• Dimensões: 10,5 cm (C) x 3,3 cm (D) · Peso: 130 g · Cabo: 1,5 m
• Recursos especiais: FLC, AMR, EDOF, EDR, aquisição de profundidade
• Proteção ESD: Sim
• Conteúdo da embalagem: Microscope, bolsa de transporte, CD de software, manual, guia rápido, alvo de calibração, front caps e acessórios
• Garantia: 2 anos (Europa)
• Aprovações: CE, FCC, ROHS
• Preço indicativo: €1100,00 - €1300,00
