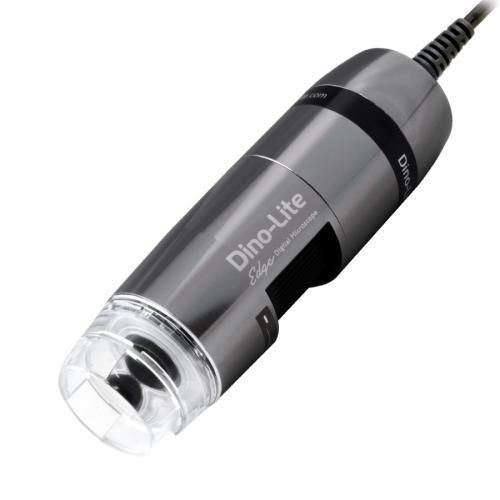

Videomicroscópio digital AM7115MTF

para inspeçãode LEDde luz branca

Visão geral do produto
O Dino-Lite AM7115MTF é um microscópio digital de 5,0 MP projetado para aplicações que exigem distância de trabalho extra longa. Fornece imagens em alta resolução e até 70x de ampliação a 108 mm, adequado para inspeção, controlo de qualidade e documentação quando o espaço acima da peça é limitado.

Sensor de imagem e ótica
O AM7115MTF utiliza um sensor CMOS de 5,0 megapixels (2592×1944) com compressão MJPEG de baixa perda para transmissão de imagem fluida. A ótica da série Edge e a lente de vidro com revestimento antirreflexo revelam detalhes finos em toda a faixa de ampliação.

Principais características

• Sensor Edge CMOS 5 MP
• Carcaça de alumínio / metálica
• Flexible LED Control (FLC) com 8 LEDs brancos
• Funções de medição e calibração
• Microtouch sensor e design ESD-safe
• Tampas frontais intercambiáveis (vários tipos incluidos)
• Ampliação: 10x ~ 70x (até 70x a 108 mm WD)

Tabela de dados ópticos
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 503 | 39.1 | 31.3 | 31.49
20 | 271 | 19.5 | 15.6 | 8.67
30 | 196 | 13.0 | 10.4 | 4.20
40 | 159 | 9.8 | 7.8 | 2.56
50 | 135 | 7.8 | 6.3 | 1.76
60 | 120 | 6.5 | 5.2 | 1.31
70 | 108 | 5.6 | 4.5 | 1.03

Notas técnicas adicionais
Interface: USB 2.0. Taxa máxima de frames: 30 fps. Padrões de imagem suportados: DirectShow e UVC. A unidade é wireless-ready, mas requer o transmissor WiFi opcional WF-10 para operação sem fios. Sistemas operativos e formatos suportados variam conforme a plataforma.

Tampas / acessórios incluídos e intercambiáveis

• Open cap (N3C-O)
• Closed cap (N3C-C)
• Diffuser cap (N3C-D) — incluída
• Extension cap (N3C-extension)
• Long cap (N3C-L)
• Side light cap (N3C-S)
• Bolsa de transporte, CD de software, alvo de calibração, manual do utilizador

Especificações técnicas

• Modelo: AM7115MTF
• Marca: Dino-Lite
• Sensor: CMOS 5,0 MP (2592×1944)
• Ampliação: 10x – 70x
• Distância de trabalho: Extra longa (ex.: 108 mm a 70x)
• Iluminação: 8 LEDs brancos, comutáveis, difusor incluído (N3C-D)
• Ótica: Lente de vidro com revestimento antirreflexo
• Frame rate: Até 30 fps
• Interface: USB 2.0 (DirectShow, UVC)
• Compatibilidade: Windows 7/8/10/11, MacOS 10.9+ (ver fabricante)
• Carcaça: Metal; Dimensões: 10,5 cm (C) × 3,2 cm (D); Peso: 125 g; Cabo: 1,8 m
• Funcionalidades: FLC, medição, calibração, Microtouch sensor, ESD-safe
• Conformidade e garantia: CE / FCC / ROHS; Garantia Europa: 2 anos
• Conteúdo: Microscópio, tampas intercambiáveis, bolsa, CD software, alvo de calibração, manual
• Faixa de preço indicativa: €800,00 - €1000,00
