Videomicroscópio digital WF7515MZTL

para inspeçãopolarizadoportátil de mão

Resumo

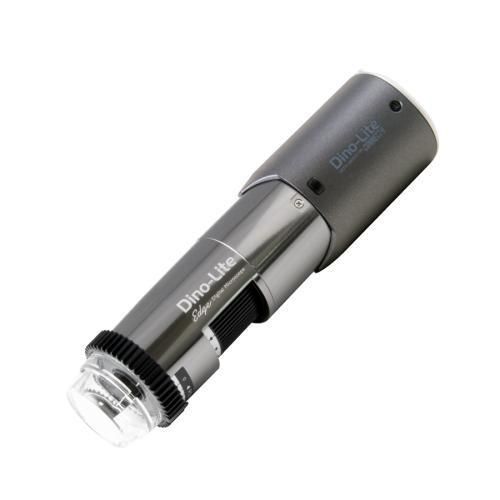

O Dino-Lite WF7515MZTL é um microscópio digital de longa distância de trabalho com sensor de 5 megapixels, Flexible LED Control (FLC), polarizador integrado e carcaça em alumínio. Projetado para inspeção industrial, reparo e montagem, oferece reprodução de cor precisa e amplo campo de visão na faixa de ampliação 10–140x.

Aplicações / Visão geral
Como parte da gama Long Working Distance (LWD), o WF7515MZTL é indicado para inspeções que exigem maior distância ao objeto ou campo de visão maior. Aplicações típicas: inspeção e reparo de eletrónica, controlo de qualidade, montagem de peças volumosas ou frágeis e inspeção de superfícies refletoras (metal, plástico, vidro, joias). O polarizador integrado reduz o brilho. A função AMR facilita fluxos de trabalho de medição repetíveis.

Principais características

• Sensor Edge de 5 megapixels (2592×1944)
• Long Working Distance (LWD)
• Faixa de ampliação: 10–140x
• Polarizador linear integrado
• Carcaça em alumínio / metal
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC), 8 LEDs brancos (on/off)
• Amplas funções de medição e calibração
• Tampas frontais substituíveis (vários tipos incluídos)
• Compatível com Wi‑Fi e USB 2.0

Optical Data Table (unidade = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Especificações técnicas (principais)

• Iluminação: 8 LEDs brancos, LED on/off; difusor (N3C-D) incluído; IR cut-filter >650 nm; polarizador linear
• Óptica: 10×–140×, lente de vidro com revestimento anti-reflexo, longa distância de trabalho
• Sensor: CMOS, 5.0 Megapixel (2592×1944), até 30 fps
• Interface e software: USB 2.0; compatível Wi‑Fi; DinoCapture 2.0 (Windows, cabo + wireless), DinoXcope (Mac, cabo), DinoConnect (wireless)
• Formatos e padrões: múltiplos formatos de imagem/vídeo suportados; DirectShow, UVC
• Carcaça e dimensões: carcaça metálica, trava de ampliação, 10,5 cm (C) × 3,2 cm (D), peso 135 g, cabo 1,8 m
• Funções: AMR, FLC, medição, calibração, microtouch sensor, ESD safe
• Conteúdo da embalagem: microscópio, bolsa de transporte, CD de software, alvo de calibração, manual, tampas N3C (O, C, D, E, L, S)
• Garantia e conformidade: 2 years European warranty; CE, FCC, RoHS
• Faixa de preço indicativa: €1.400–€1.600

Nota
Os valores da tabela ótica são medidos sem tampa frontal e podem variar ligeiramente na prática.
