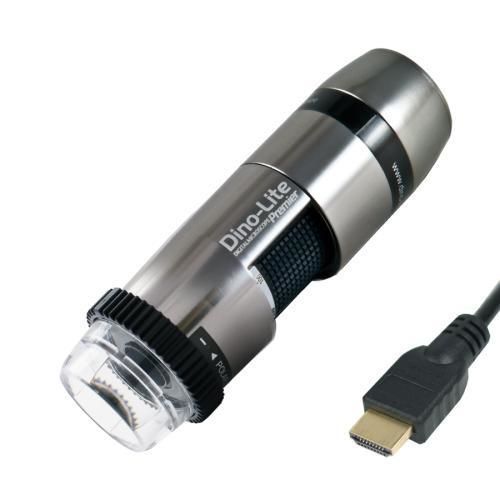

Videomicroscópio digital AM5218MZTL Edge

para inspeçãopolarizadoportátil de mão

Visão geral do produto
O Dino-Lite AM5218MZTL Edge é um microscópio de inspeção digital com saída direta, conectável a HDTVs e monitores LCD via DVI/HDMI. Fornece resolução HD 720p e até 60 fps para imagens em tempo real nítidas de componentes pequenos e superfícies reflexivas.

Uso e manuseio
Com longa distância de trabalho (até 150 mm) e faixa de ampliação de 10×–140×, o AM5218MZTL Edge é adequado para inspeção de PCB, montagem eletrônica, controlo de qualidade e outras tarefas de inspeção de precisão. O sensor Microtouch congela a imagem para inspeções detalhadas; uma pressão de 2 segundos liga/desliga os LEDs. O polarizador linear ajustável reduz o brilho em superfícies brilhantes (metal, componentes eletrónicos, plásticos). A carcaça em alumínio é ESD safe, oferecendo proteção e durabilidade para uso industrial.

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39 | 23.4 | 12
20 | 112.5 | 19.5 | 11.7 | 4.5
30 | 72.5 | 13 | 7.8 | 3.1
40 | 54.5 | 9.8 | 5.9 | 1.8
50 | 43.5 | 7.8 | 4.7 | 1.2
60 | 37.5 | 6.5 | 3.9 | 0.9
70 | 33.7 | 5.6 | 3.4 | 0.6
80 | 31.3 | 4.9 | 3.0 | 0.5
90 | 29.9 | 4.3 | 2.6 | 0.37
100 | 29.2 | 3.9 | 2.3 | 0.28
110 | 29.1 | 3.5 | 2.1 | 0.22
120 | 29.3 | 3.3 | 2.0 | 0.17
130 | 29.8 | 3.0 | 1.8 | 0.12
140 | 30.5 | 2.8 | 1.7 | 0.09
Unit = mm

Especificações (resumo)

• Iluminação: 8 LEDs brancos, comutáveis; filtro IR >650 nm; filtro de emissão: Não; polarizador: linear ajustável integrado.
• Óptica: Ampliação 10×–140×; macro zoom: Não; distância de trabalho: longa (até 150 mm); lente: vidro com revestimento antirreflexo.
• Sensor: CMOS; resolução: HD 720p; taxa de quadros máxima: 60 fps.
• Compatibilidade / Interface: DVI & HDMI saída digital direta; Wi‑Fi: Não.
• Carcaça: Alumínio, ESD safe; bloqueio de ampliação: Sim; dimensões: 10,5 cm (C) x 3,2 cm (D); peso: 125 g; comprimento do cabo: 1,8 m.
• Recursos: Sensor Microtouch (congelamento de imagem; LED on/off com pressão de 2 s); ESD safe.
• Conteúdo da embalagem: Microscópio, bolsa, cabo DVI & HDMI, adaptador de energia, manual, tampas série N3C (Open/Closed/Diffuser/Extension/Long/Side light).
• Garantia e aprovações: 2 anos (Europa); CE, FCC, RoHS.

Especificações técnicas

• Modelo: AM5218MZTL Edge
• Marca: Dino-Lite
• Interface: DVI & HDMI (conexão digital direta a HDTV / monitores LCD)
• Tipo de sensor: CMOS
• Resolução: HD 720p
• Taxa de quadros max: 60 fps
• Faixa de ampliação: 10× – 140×
• Distância de trabalho: até 150 mm (longa)
• Número de LEDs: 8 (brancos), comutáveis
• Polarizador: integrado, linear e ajustável
• Material da carcaça: Alumínio
• Microtouch: Sim (congelamento de imagem; LED on/off com pressão de 2 s)
• ESD safe: Sim
• Dimensões: 10,5 cm (C) x 3,2 cm (D)
• Peso: 125 g
• Comprimento do cabo: 1,8 m
• Conteúdo: tampas e acessórios N3C incluídos
• Garantia: 2 anos (Europa)
