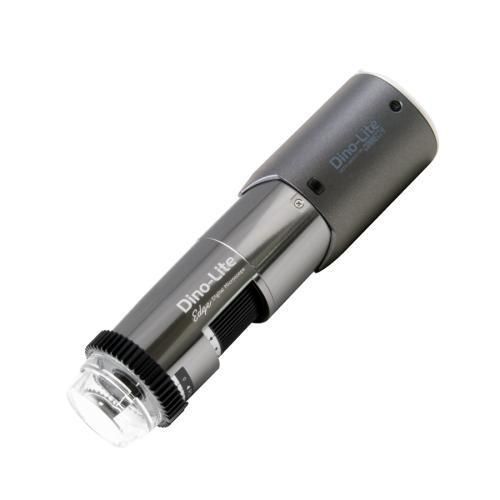

Videomicroscópio digital WF7915MZTL

para inspeçãode LEDde luz branca

Visão geral do produto
O WF7915MZTL é um microscópio digital de inspeção com longa distância de trabalho (LWD), sensor Edge de 5,0 MP e faixa de ampliação de 10–140x. Destina-se à inspeção industrial, controlo de qualidade e análise de falhas quando é necessária maior distância ao objeto ou um campo de visão mais amplo.

Principais características

• Sensor Edge CMOS de 5 megapixels (2592x1944)
• Ampliação: 10x ~ 140x
• Longa distância de trabalho (LWD)
• Profundidade de campo estendida (EDOF) — empilhamento de foco
• Intervalo dinâmico estendido (EDR) — empilhamento de exposição
• Leitura automática de ampliação (AMR)
• Polarizador linear ajustável para redução de reflexos
• Controlo flexível de LED (FLC) — 8 LEDs brancos, comutáveis
• USB 2.0 (cabo) e conectividade wireless (WiFi)
• Caixa metálica, ESD safe

Detalhes das funções
O EDR (Extended Dynamic Range) revela detalhes em áreas muito claras ou escuras empilhando imagens capturadas com diferentes exposições. O EDOF (Extended Depth of Field) empilha automaticamente imagens em diferentes planos de foco para aumentar a profundidade de campo utilizável em superfícies irregulares. O AMR simplifica os fluxos de trabalho de medição através da leitura automática da ampliação. O polarizador integrado reduz o brilho em materiais reflexivos, como metal, plástico, vidro, joalharia e componentes eletrónicos. EDOF e EDR estão disponíveis no Windows; algumas funções podem estar limitadas no macOS (apenas com cabo).

Optical Data Table (unidade = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Sem a tampa frontal — Unidade = mm

Especificações técnicas

• Iluminação: LED branco, 8 LEDs, comutáveis
• Filtro IR: IR cut-filter >650 nm
• Difusor: Sim (N3C-D incluído)
• Polarizador: Sim, linear e ajustável
• Ampliação: 10x ~ 140x
• Tipo de lente: Vidro com revestimento antirreflexo
• Tipo de sensor: CMOS; Resolução: 5.0 MP (2592x1944)
• Frame rate máximo: 30 fps
• Interface: USB 2.0; WiFi suportado
• Sistemas operativos: Windows 7/8/10/11 (funcionalidade completa); macOS 10.11.6+ (apenas com cabo)
• Software: DinoCapture 2.0 (Windows) cabo + wireless; DinoXcope (macOS) cabo only; DinoConnect (wireless only)
• Formatos suportados: Formatos de imagem e vídeo consoante o SO (ver ficha técnica)
• Caixa: Metal; ESD safe
• Dimensões: 10.5 cm (C) x 3.2 cm (D); Peso: 137 g; Comprimento do cabo: 1.8 m
• Características especiais: AMR, EDR, EDOF, FLC, medição e calibração, microtouch sensor
• Conteúdo da embalagem: Microscope, bolsa de transporte, CD de software, alvo de calibração, manual, tampas N3C-O/C/D/E/L/S
• Garantia: 2 anos (Europa); Aprovações: CE, FCC, ROHS
• Intervalo de preço indicativo: €1500,00 - €1700,00
